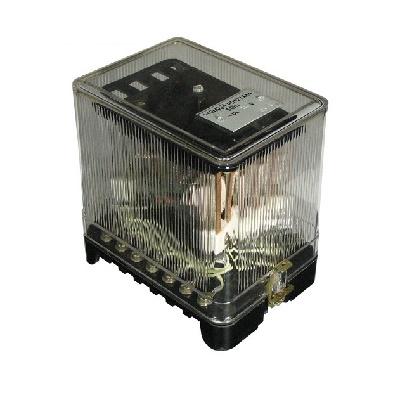

Реле РП-17

Наличие: Есть в наличии

Цену уточняйте

Описание

Реле РП-17 - это промежуточное быстродействующее реле, предназначенное для использования в цепях постоянного тока. Оно широко применяется в схемах релейной защиты и противоаварийной автоматики для коммутации различных электрических нагрузок.

Основные характеристики и особенности реле РП-17:

Назначение: Коммутация электрических нагрузок в цепях постоянного тока в системах релейной защиты и автоматики.
Быстродействие: Одно из ключевых отличий реле РП-17. Время включения составляет не более 11 мс, что делает его пригодным для применения в критически важных системах, где требуется минимальная задержка срабатывания.
Исполнения: Реле РП-17 выпускается в различных исполнениях, которые отличаются функциональным назначением и количеством/типом контактов:
- РП 17-1: Постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переключающими контактами).
- РП 17-2: Постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока (с 4 замыкающими контактами).
- РП 17-3: Постоянного тока с включающей обмоткой напряжения и тремя удерживающими обмотками тока (с 4 замыкающими контактами).
- РП 17-4 (РП 17-4М): Постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами).
- РП 17-5 (РП 17-5М): Постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами).
Условия эксплуатации:
- Климатическое исполнение: УХЛ4 или О4 (для умеренного/холодного или общеклиматического исполнения соответственно).
- Диапазон рабочих температур: От -40°С до +55°С.
- Вибрационные нагрузки: Группа механического исполнения М7 по ГОСТ 17516.1-90, выдерживает вибрации от 5 до 15 Гц с ускорением до 3g и от 16 до 100 Гц с ускорением до 1g.
- Окружающая среда: Взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, а также пыли в количестве, нарушающем работу реле.
Конструкция: Все элементы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Выпускается в унифицированном корпусе "СУРА" I габарита.
Номинальные напряжения контактов: От 24 до 220 В.
Механическая износостойкость: 1 000 000 циклов ВО (включение-отключение).
Минимальный рабочий ток: Коммутируемый контактами при напряжении не менее 24 В, составляет 0,01 А.

Структура условного обозначения:

РП: Реле промежуточное.
ХХ: Серия (17 - реле незамедленные с временем включения не более 11 мс).
Х: Исполнение по функциональному назначению (1, 2, 3, 4, 5).
Х4: Климатическое исполнение и категория размещения (например, УХЛ4).

Реле РП-17 является надежным и широко используемым компонентом в системах автоматизации и защиты, где требуется высокая скорость срабатывания и стабильная работа.
