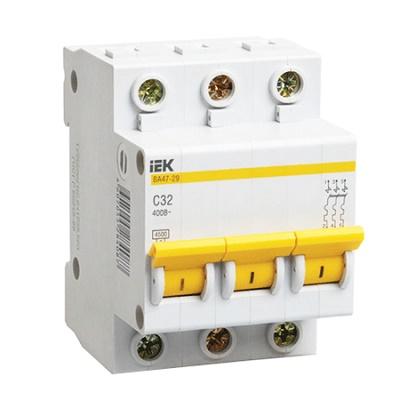

Автомат ВА 47-29

Автоматический выключатель ВА 47-29 ИЭК (IEK) (1А, 2А, 4А, 6А, 10А, 16, 20А, 25А, 32А, 40А, 50А, 63А) предназначен для защиты электрических цепей и короткого замыкания, предусмотрено 1, 2-х, 3-х и 4-х полюсное исполнение.

Расшифровка ВА47-29

1,2,3,4 полюсы
ХХ уставка тока перегрузки
ХХ характеристка срабатывания при коротком замыкании
В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (компрессор, вентилятор)
D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы).

Характеристики выключателя	Значение
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток In, А	0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63
Напряжение постоянного тока, В/полюс	48
Характеристики срабатывания электромагнитного расцепителя	В, С, D
Число полюсов	1, 2, 3, 4
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	6 000
Максимальное сечение присоединяемых проводов, мм2	25
Масса 1 полюса, кг	0,1
Диапазон рабочих температур, °С	-40 ÷ +50
Индикатор положения контактов (на лицевой панели)	есть
