Указатель напряжения ПНБУ-2 бесконтактный

Указатель напряжения ПНБУ-2 бесконтактный — это средство индивидуальной защиты, предназначенное для проверки наличия или отсутствия напряжения в электроустановках переменного тока высокого напряжения, как правило, от 6 кВ до 220 кВ (встречаются модификации до 330 кВ). Важно подчеркнуть, что это бесконтактный указатель, то есть он не требует непосредственного касания токоведущих частей.

Расшифровка обозначения:

• ПНБУ — Показатель Напряжения Бесконтактный Универсальный.
• 2 — указывает на определенную конструкцию или поколение прибора (не всегда означает количество диапазонов).

Принцип действия:

ПНБУ-2 работает на принципе регистрации электрического поля, создаваемого токоведущими частями, находящимися под высоким напряжением. При приближении рабочей части указателя к источнику напряжения, электрическое поле воздействует на чувствительные элементы внутри прибора, что приводит к срабатыванию световой и звуковой сигнализации.

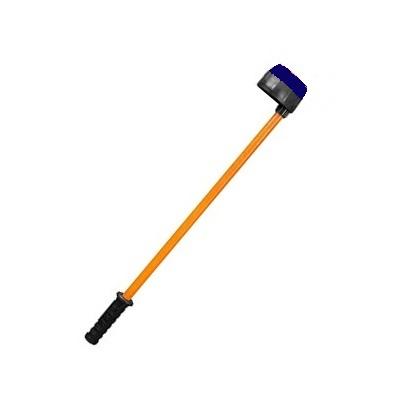

Конструкция:

Указатель ПНБУ-2 состоит из следующих основных частей:

• Рабочая часть (головка): Содержит чувствительные элементы, реагирующие на электрическое поле. Конструкция головки обеспечивает оптимальную чувствительность и направленность действия.
• Изолирующая часть (штанга): Изготавливается из диэлектрического материала с высокими изоляционными свойствами (стеклопластик, эпоксидные смолы и др.). Длина изолирующей части определяется номинальным напряжением указателя и обеспечивает безопасное расстояние между оператором и токоведущими частями. Часто бывает телескопической для удобства транспортировки и хранения.
• Рукоятка: Служит для удержания и управления указателем.
• Индикаторная часть: Содержит световые (светодиоды высокой яркости) и звуковые (зуммер) элементы, сигнализирующие о наличии напряжения.

Технические характеристики (обобщенные, могут незначительно отличаться в зависимости от производителя и конкретной модификации. Для точных данных всегда обращайтесь к документации производителя):

• Диапазон контролируемого напряжения: от 6 кВ до 220 кВ (встречаются модификации до 330 кВ).
• Чувствительный режим (для обнаружения наведенного напряжения): 0,22 кВ (220 В). Это позволяет обнаруживать наведенное напряжение на отключенных, но находящихся вблизи линий под напряжением участках.
• Индикация: световая (яркие светодиоды), звуковая (прерывистый сигнал).
• Длина изолирующей части: варьируется в зависимости от номинального напряжения (от нескольких десятков сантиметров до нескольких метров). Для телескопических штанг указывается минимальная и максимальная длина.
• Общая длина: зависит от длины изолирующей части.
• Масса: зависит от конструкции и длины штанги.
• Диапазон рабочих температур: от -45°С до +40°С (встречаются и другие значения).
• Влажность: до 98% при температуре +25°С.

Порядок работы:

1. Перед применением необходимо убедиться в целостности указателя, отсутствии трещин, сколов и других повреждений изоляции. Особое внимание следует уделять состоянию изолирующей части.
2. Обязательно проверить работоспособность указателя перед каждым применением с помощью специального устройства проверки (тестера) или на заведомо исправной электроустановке низкого напряжения (220 В), соблюдая все меры предосторожности и используя диэлектрические перчатки!
3. Разложить телескопическую штангу на необходимую длину.
4. Приблизить рабочую часть указателя к контролируемому участку электроустановки на расстояние, указанное в инструкции по эксплуатации. Не касаться токоведущих частей!
5. При наличии напряжения загорятся светодиоды и раздастся звуковой сигнал.

Меры безопасности:

• Работа с указателем ПНБУ-2 должна производиться только квалифицированным электротехническим персоналом, имеющим соответствующую группу по электробезопасности (не ниже IV для работы в электроустановках выше 1000 В).
• Категорически не допускается использование указателя с поврежденной изоляцией.
• Необходимо строго соблюдать безопасное расстояние до токоведущих частей, которое указано в инструкции по эксплуатации.
• Перед началом работ необходимо убедиться в отсутствии напряжения на всех фазах проверяемого участка. Проверять необходимо все фазы.
• Обязательно использовать соответствующие средства индивидуальной защиты (СИЗ), такие как диэлектрические перчатки, боты, коврики.
• Не использовать указатель в условиях повышенной влажности, дождя или тумана.

Область применения:

Указатель ПНБУ-2 используется для проверки наличия напряжения в электроустановках высокого напряжения, таких как:

• Подстанции.
• Распределительные устройства.
• Воздушные линии электропередачи.
• Кабельные линии высокого напряжения.

Отличия от контактных указателей:

Главное отличие — бесконтактный принцип действия, что обеспечивает большую безопасность при проверке наличия высокого напряжения. Контактные указатели требуют непосредственного касания токоведущих частей, что сопряжено с большим риском.
