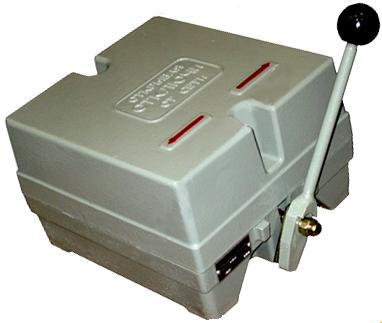

Командоконтроллер ККП-1173

Наличие: В наличии

Цену уточняйте

Описание

Командоконтроллер ККП-1173 — это многоцепевой кулачковый аппарат ручного управления, предназначенный для дистанционного электрического управления пусковой, тормозной и регулировочной аппаратурой крановых электроприводов переменного и постоянного тока.

Используется для:

пуска, реверсирования и регулирования скорости электродвигателей грузоподъёмных механизмов
изменения схемы и величины включённых сопротивлений в цепях управления

Относится к контроллерам с самовозвратом рукоятки в нулевое положение (в большинстве исполнений фиксация в каждом положении).

Основные технические характеристики

Параметр	Значение
Количество контактных групп (цепей)	11
Количество положений рукоятки	4–0–4 (вперёд – ноль – назад)
Номинальный ток (длительный), Iн	25 А
Включаемый ток	до 50 А (переменный ток до 500 В) до 25 А (постоянный ток до 440 В)
Отключаемый ток	до 25 А (переменный ток) зависит от напряжения при постоянном токе
Номинальное рабочее напряжение	до 500 В ~ (переменный ток) до 440 В ⎓ (постоянный ток)
Частота переменного тока	до 60 Гц
Режим работы	ПВ 40%
Степень защиты	IP20
Климатическое исполнение	У2 (иногда УХЛ2, Т2)
Тип рукоятки	нормальная (прямая)
Тип привода	фиксация в каждом положении
Способ охлаждения	естественное
Масса	≈ 9 кг
Материал корпуса	алюминиевый сплав (силумин)

Конструктивные особенности

Корпус и крышка изготовлены из алюминиевого сплава — прочность, пожаробезопасность, стойкость к механическим повреждениям
Кулачковый барабан с наборными шайбами, на которых вырезается необходимая диаграмма замыканий
Надёжные кулачковые контакты с большой коммутационной износостойкостью
11 контактных групп позволяют реализовывать сложные схемы управления крановыми механизмами

Область применения

Мостовые, козловые, консольные и другие краны
Тали и подъёмные механизмы
Электроприводы механизмов передвижения, подъёма, поворота
Системы управления крановым оборудованием на промышленных предприятиях, складах, портах, металлургии и т.д.

Условное обозначение (пример)

ККП-1173 У2 ККП — командоконтроллер крановый с прямой рукояткой 1173 — конкретная схема коммутации и количество цепей У2 — климатическое исполнение

ККП-1173 — один из самых распространённых универсальных вариантов контроллеров серии ККП-1100 с симметричной схемой 4–0–4 и 11 контактными группами. Отлично подходит для большинства стандартных крановых схем управления.
