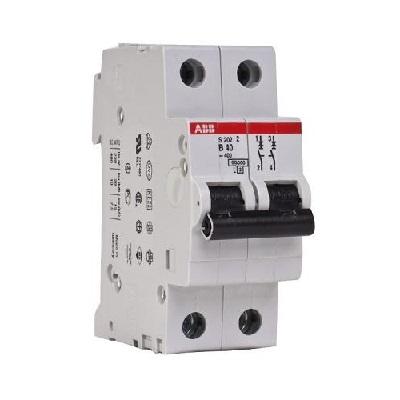

Автомат ABB S202 C25 2p 25А

Автоматический выключатель ABB S202 C25 2р 25A – это двухполюсный модульный автоматический выключатель (в обиходе часто называют просто "автомат") из серии S200 компании ABB. Он предназначен для защиты двухпроводных электрических цепей от перегрузок и коротких замыканий. Номинальный ток 25 ампер делает его подходящим для защиты мощных бытовых электроприборов и отдельных линий с повышенной нагрузкой. Двухполюсное исполнение обеспечивает одновременное отключение как фазного, так и нулевого (или двух фаз в двухфазной сети) проводников, что повышает безопасность.

Подробные технические характеристики:

• Производитель: ABB (Швейцария/Швеция) – мировой лидер в производстве электротехнического оборудования. Продукция ABB отличается высоким качеством, надежностью и безопасностью.
• Серия: S200 System pro M compact – модульные автоматические выключатели для бытового, коммерческого и промышленного применения. Характеризуются компактностью, удобством монтажа и широким ассортиментом.
• Модель: S202-C25
• Количество полюсов: 2 (2р) – означает, что автомат защищает два проводника одновременно. В однофазной сети это обычно фаза и ноль, обеспечивая полное отключение цепи при срабатывании. В двухфазных сетях защищает обе фазы.
• Номинальный ток (In): 25 A (ампер) – это максимальный ток, который автомат может пропускать длительное время без срабатывания. Превышение этого тока приводит к срабатыванию защиты от перегрузки.
• Характеристика срабатывания: C – определяет время-токовую характеристику автомата. Характеристика C означает, что автомат сработает мгновенно при токе, превышающем номинальный в 5-10 раз (т.е., от 125 до 250 ампер). Эта характеристика подходит для защиты цепей с небольшими пусковыми токами, таких как освещение, розетки, бытовые электроприборы.
• Отключающая способность (Icu): 6 kA (килоампер) – это максимальный ток короткого замыкания, который автомат способен безопасно отключить, не разрушаясь. 6 кА достаточно для большинства бытовых и коммерческих применений. Существуют также исполнения с Icu=10kA для более высоких требований к безопасности.
• Номинальное напряжение (Un): 230/400 В AC – автомат предназначен для работы в сетях переменного тока с номинальным напряжением 230 В (между фазой и нулем) или 400 В (между фазами).
• Степень защиты: IP20 – означает защиту от проникновения твердых предметов размером более 12,5 мм (например, пальцев), но не защищен от попадания воды. Поэтому установка должна производиться в сухих, защищенных от влаги местах, в распределительных щитках.
• Монтаж: на DIN-рейку – стандартный способ установки модульного оборудования в электрических щитках. Автомат занимает 2 модуля на DIN-рейке (ширина 35 мм).
• Сечение подключаемых проводов:
  • Одножильный: 0,75 - 35 мм²
  • Многожильный: 0,75 - 25 мм²
• Рабочая температура: от -25 до +55 °C.
• Стандарты: IEC/EN 60898-1, IEC/EN 60947-2 – соответствие этим стандартам гарантирует безопасность и надежность устройства.
• Артикул ABB: 2CDS252001R0254 – этот артикул позволяет точно идентифицировать данную модель автомата.

Область применения:

Автоматический выключатель ABB S202 C25 2р 25A чаще всего используется для защиты:

• Мощных бытовых электроприборов: электроплиты (с однофазным подключением), духовые шкафы, водонагреватели, проточные водонагреватели, некоторые виды электрических котлов и другие приборы, потребляющие ток до 25А.
• Отдельных линий розеток с повышенной нагрузкой: например, в мастерских, гаражах или на кухнях, где планируется одновременное использование нескольких мощных приборов.
• Цепей освещения с большой мощностью: например, прожекторы или мощное уличное освещение.

Преимущества двухполюсного исполнения (2р):

• Повышенная безопасность: Полное отключение цепи, разрыв как фазного, так и нулевого проводника, обеспечивает большую безопасность при обслуживании и ремонте электрооборудования. Это особенно важно в помещениях с повышенной влажностью (ванные комнаты, кухни) или при использовании электроприборов с металлическим корпусом.
• Защита от утечек тока: Более эффективная защита от возможных утечек тока на землю.
• Требования нормативных документов: В некоторых случаях нормативные документы могут требовать использования двухполюсных автоматов для определенных цепей.

Важные моменты при выборе и установке:

• Соответствие требованиям: Убедитесь, что выбранный автомат соответствует требованиям электробезопасности и действующим стандартам.
• Правильный выбор сечения проводов: Сечение проводов должно соответствовать номинальному току автомата и длине линии для предотвращения перегрева и возгорания. Для 25А рекомендуется использовать медный провод сечением не менее 4 мм², а в некоторых случаях и 6 мм², особенно при длинных линиях или подключении мощных приборов. Это критически важно для безопасности!
• Квалифицированный монтаж: Установку и подключение должен выполнять только квалифицированный электрик в соответствии с действующими правилами и нормами (ПУЭ). Неправильный выбор или установка может привести к повреждению оборудования, пожару или поражению электрическим током.
• Проверка после установки: После установки необходимо проверить работоспособность автомата.

Преимущества серии ABB S200:

• Высокая надежность и долговечность: Продукция ABB известна своим качеством.
• Широкий ассортимент: Серия S200 предлагает автоматы с различными характеристиками и номинальными токами для решения различных задач.
• Простая и удобная установка на DIN-рейку.
• Возможность установки дополнительных аксессуаров: дополнительные контакты, независимые расцепители и другие.
• Двойные цилиндрические клеммы: обеспечивают надежное и безопасное подключение проводников.
