Автомат ABB SH203 C50 3p 50А

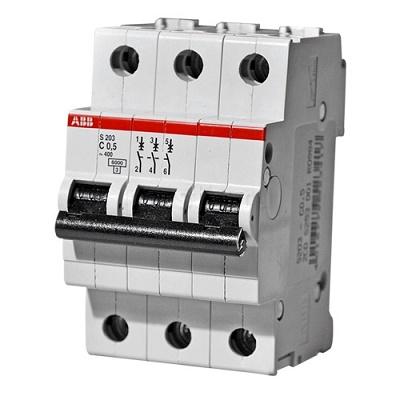

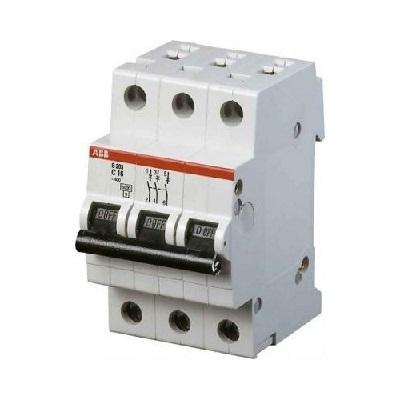

Автоматический выключатель ABB SH203 C50 3р 50A — это трехполюсный автоматический выключатель (автомат) из серии Compact Home (SH200) от компании ABB. Он предназначен для защиты трехфазных электрических цепей от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных электроустановках небольшой мощности.

Расшифровка обозначения:

• SH203: Серия автоматических выключателей Compact Home. "SH" указывает на принадлежность к этой серии. "203" означает трехполюсное исполнение (3P), то есть автомат разрывает три фазы.
• C50: Характеристика срабатывания (тип C) и номинальный ток (50 А).
  • Характеристика C: Автомат срабатывает при токах, превышающих номинальный в 5-10 раз. Для C50 это означает срабатывание при токе от 250 до 500 А. Характеристика C подходит для защиты цепей с умеренными пусковыми токами, таких как освещение, розетки, бытовая техника, а также для некоторых типов электродвигателей с невысокими пусковыми токами.
  • 50 А: Номинальный ток, который автомат пропускает длительно без срабатывания. Превышение этого тока приводит к срабатыванию тепловой защиты от перегрузки.
• 3р/3P: Указание на трехполюсное исполнение.
• 50A: Повторное указание номинального тока 50 А.

Основные технические характеристики (для SH203 C50, но при заказе следует ориентироваться на SZ200):

• Номинальный ток (In): 50 А
• Характеристика срабатывания: C
• Количество полюсов: 3 (3P)
• Отключающая способность (Icn): 6 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить. 6 кА обычно достаточно для бытовых и коммерческих применений.
• Номинальное напряжение (Un): 400 В AC (переменного тока). Важно: этот автомат предназначен для трехфазных сетей.
• Частота сети: 50/60 Гц
• Сечение подключаемых проводов: Рекомендуется использовать медный кабель сечением от 10 до 16 мм², в зависимости от длины линии и способа прокладки. Максимальное сечение, которое можно подключить, обычно указано на корпусе автомата (до 25 мм² по некоторым данным).
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм). Предназначен для установки в распределительный щит.
• Соответствие стандартам: IEC/EN 60898-1
• Артикул ABB (для SH203 C50): 2CDS213001R0504 (для SZ200 артикул будет другим)
• Электрическая износостойкость: 10 000 циклов (по данным некоторых источников)
• Механическая износостойкость: 20 000 циклов (по данным некоторых источников)
• Диапазон рабочих температур: от -25 до +55°С (по данным некоторых источников)
• Ширина: 52,5 мм (стандартная ширина для трехполюсного автомата)

Принцип работы:

Автоматический выключатель ABB SH203 C50 3р 50A обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), размыкая цепь.
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, мгновенно размыкая цепь.

Области применения:

• Защита трехфазных цепей питания мощного электрооборудования.
• Распределительные щиты в жилых, коммерческих и промышленных зданиях (небольшой мощности).
• Станки, насосы, компрессоры и другое небольшое промышленное оборудование.
• Вводные автоматы в небольших трехфазных электроустановках.

Преимущества серии Compact Home (SH200) (следует учитывать, что серия снимается с производства):

• Бюджетное решение от известного производителя ABB.
• Надежная защита от перегрузок и коротких замыканий для бытовых и подобных применений.
• Простой и быстрый монтаж на DIN-рейку.

Важные моменты при выборе:

• Количество полюсов: Убедитесь, что вам нужен именно трехполюсный автомат.
• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников. Неправильный выбор может привести к перегреву проводки, пожару или ложным срабатываниям автомата.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата, длине линии и способу прокладки. Для 50А рекомендуется использовать медный кабель сечением не менее 10 мм², а лучше 16 мм².
• Отключающая способность: Убедитесь, что отключающая способность автомата (Icn) соответствует ожидаемым токам короткого замыкания в вашей электроустановке.
• Консультация с электриком: Настоятельно рекомендуется обратиться к квалифицированному электрику для правильного подбора, установки и проверки работоспособности автоматического выключателя. Работа с электричеством требует специальных знаний и навыков.
