Автомат ETIMAT 6 3p С 1А (ETI)

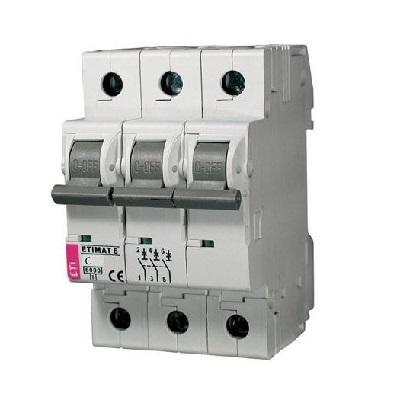

Автоматический выключатель ETIMAT 6 3p C 1A (ETI) — это модульный трёхполюсный миниатюрный автоматический выключатель (MCB) от словенского производителя ETI, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий.

Основные характеристики

• Производитель: ETI (ЭТИ), Словения
• Серия: ETIMAT 6
• Артикул (код ETI): 002145504 (2145504)
• Количество полюсов: 3 (3p)
• Номинальный ток (In): 1 А
• Времятоковая характеристика срабатывания: C (средняя — 5–10 In для электромагнитного расцепителя)
• Номинальная отключающая способность (Icn): 6 кА (по IEC/EN 60898-1)
• Номинальное рабочее напряжение (Ue): 230/400 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 (в корпусе щитка — до IP40/IP65 в зависимости от щита)
• Ширина модуля: 3 модуля (54 мм, ширина одного полюса — 18 мм)
• Монтаж: на DIN-рейку 35 мм

Защитные характеристики

• Тепловой расцепитель (защита от перегрузки): обратнозависимая выдержка времени
• Электромагнитный расцепитель (защита от КЗ):
  • нижний предел: 5–10 × In
  • верхний предел: ≤ 10 × In
• Мгновенное отключение при коротком замыкании: ≤ 0,1 с (обычно 20–50 мс)

Надёжность и ресурс

• Механическая износостойкость: ≥ 20 000 циклов Вкл/Выкл
• Коммутационная (электрическая) износостойкость: ≥ 10 000 циклов под нагрузкой
• Диапазон рабочих температур: от –25 °C до +55 °C (некоторые источники указывают до +50 °C)
• Климатическое исполнение: нормальное

Конструктивные особенности

• Двухпозиционная рукоятка с чёткой индикацией состояния: ON (включено) / OFF (выключено) / TRIPPED (сработал)
• Возможность установки дополнительных устройств: – вспомогательные контакты (сигнальные) – расцепители минимального/максимального напряжения – независимый расцепитель (шунт)
• Место для нанесения маркировки на передней панели
• Двойная клемма (винтовая + гребёнка) — удобное подключение шин и проводов
• Возможность опломбировки в положении Вкл или Выкл
• Соответствие стандартам: IEC/EN 60898-1, ГОСТ Р 50345 (Россия), CE

Области применения

Идеально подходит для защиты цепей с очень малым током нагрузки (до 1 А):

• цепи управления, автоматики, сигнализации
• вторичные цепи трансформаторов тока/напряжения
• системы слаботочного оборудования
• лабораторное оборудование
• защита дорогостоящих электронных устройств и датчиков
• цепи освещения с очень малой мощностью или светодиодные системы с драйверами

Важно: при номинале 1 А и характеристике C данный автомат практически не предназначен для защиты двигателей (для двигателей обычно используют характеристику D или автоматы с моторной защитой).

Компактный, надёжный и проверенный временем модульный автомат ETIMAT 6 3p C 1A — оптимальное решение для точной и избирательной защиты маломощных цепей в промышленных, коммерческих и жилых электроустановках.
