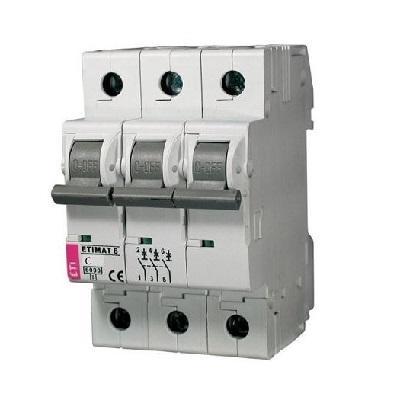

Автомат ETIMAT 6 3p С 50А (ETI)

Автоматический выключатель ETIMAT 6 3p C 50A от ETI – это мощный трехполюсный автоматический выключатель с характеристикой срабатывания C и номинальным током 50 ампер. Он предназначен для защиты трехфазных электрических цепей от перегрузок и токов короткого замыкания. Этот автомат используется в основном в промышленных и коммерческих целях, а также для подключения очень мощных бытовых приборов или для ввода в дом/здание.

Основные характеристики:

• Производитель: ETI (Словения) — известный европейский производитель электротехнического оборудования.
• Серия: ETIMAT 6 — серия модульных автоматических выключателей для бытового и промышленного применения.
• Количество полюсов: 3 (3p) — предназначен для защиты трехфазных цепей, где необходимо одновременное отключение всех трех фаз.
• Номинальный ток (In): 50 A — это максимальный ток, который выключатель может пропускать длительное время без срабатывания.
• Характеристика срабатывания: C — означает, что выключатель сработает при токе, превышающем номинальный в 5-10 раз (т.е., от 250 до 500 ампер). Эта характеристика подходит для защиты цепей с умеренными пусковыми токами, например, освещение, розетки, бытовые электроприборы, а также для некоторых типов электродвигателей.
• Отключающая способность (Icu): 6 kA (килоампер) — это максимальный ток короткого замыкания, который выключатель способен безопасно отключить, не разрушаясь. 6 kA — стандартное значение для большинства бытовых и коммерческих применений. Важно отметить, что для мощных потребителей и вводных автоматов в некоторых случаях требуется отключающая способность 10 kA или выше.
• Номинальное напряжение (Un): 230/400 В AC — предназначен для работы в сетях переменного тока с напряжением 230 В (между фазой и нулем) или 400 В (между фазами).
• Степень защиты: IP20 — защита от проникновения твердых предметов размером более 12,5 мм (например, пальцев), но не защищен от попадания воды. Установка должна производиться в сухих помещениях и в электрических щитках.
• Монтаж: на DIN-рейку — стандартный способ установки модульного оборудования в электрических щитках.
• Механическая износостойкость: 20 000 циклов (операций включения-отключения).
• Диапазон рабочих температур: от -25 до +50 °C.
• Артикул (часто встречающийся): 2145521

Область применения:

Автоматические выключатели ETIMAT 6 3p C 50A применяются для защиты:

• Вводных трехфазных линий в частных домах и квартирах с высокой потребляемой мощностью: для обеспечения защиты всего дома или квартиры.
• Электрооборудования в офисах и коммерческих зданиях: для защиты мощных трехфазных потребителей, таких как станки, мощные кондиционеры, вентиляционное оборудование, сварочные аппараты, а также для вводных распределительных щитов.
• Трехфазных электродвигателей и другого промышленного оборудования: с умеренными пусковыми токами.

Важные моменты при выборе и установке:

• Правильный выбор номинального тока: необходимо учитывать суммарную мощность подключаемых к линии электроприборов и оборудования. 50А — это высокий номинал, требующий соответствующей проводки и учета всех потребителей.
• Соответствие характеристике срабатывания: характеристика C является наиболее распространенной и подходит для большинства случаев, где присутствуют небольшие пусковые токи.
• Сечение проводов: необходимо правильно подобрать сечение проводов в зависимости от номинального тока и длины линии, чтобы избежать перегрева и возгорания. Для 50А необходимо использовать медный провод сечением от 10 мм² и выше, в зависимости от длины линии и способа прокладки. Рекомендуется обратиться к таблицам выбора сечения проводов в ПУЭ.
• Квалифицированный монтаж: установку и подключение автоматического выключателя должен выполнять только квалифицированный электрик в соответствии с действующими правилами и нормами (ПУЭ). Неправильная установка может привести к серьезным последствиям, в том числе к пожару.
• Соответствие стандартам: Убедитесь, что приобретаемый автомат соответствует действующим стандартам безопасности (IEC 60898, EN 60898, IEC 60947-2).
• Отключающая способность: Для вводных автоматов и мощных потребителей рекомендуется обратить внимание на автоматы с отключающей способностью 10кА и выше.
