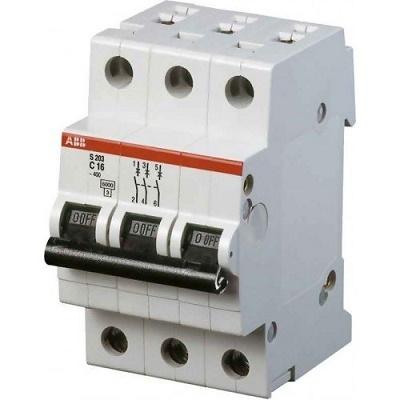

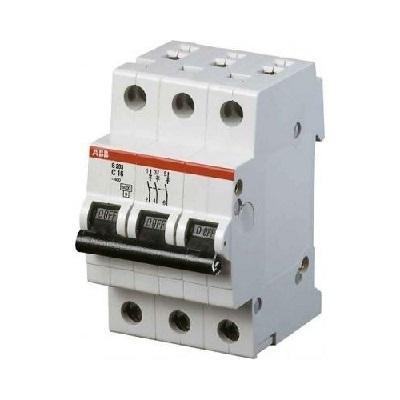

Автомат ABB S203 C32

Автоматический выключатель ABB S203 C32 32A — это трехполюсный автоматический выключатель (автомат) из серии System pro M compact от компании ABB, предназначенный для защиты трехфазных электрических цепей от перегрузок и коротких замыканий. Он широко применяется в различных электроустановках, где требуется защита цепей с номинальным током 32 А.

Расшифровка обозначения:

• S203: Серия автоматических выключателей System pro M compact. Это модульные автоматы, устанавливаемые на DIN-рейку. Цифра "3" указывает на трехполюсное исполнение, то есть автомат разрывает три фазы.
• C32: Характеристика срабатывания (тип C) и номинальный ток (32 А).
  • Характеристика C: Автомат срабатывает при токах, превышающих номинальный в 5-10 раз. Для C32 это означает срабатывание при токе от 160 до 320 А. Эта характеристика подходит для защиты цепей с умеренными пусковыми токами, таких как освещение, розетки, бытовая техника, а также для некоторых типов электродвигателей с невысокими пусковыми токами.
  • 32 А: Номинальный ток, который автомат пропускает длительно без срабатывания. Превышение этого тока приводит к срабатыванию тепловой защиты от перегрузки.
• 32A: Повторное указание номинального тока 32 А.

Основные технические характеристики:

• Номинальный ток (In): 32 А
• Характеристика срабатывания: C
• Количество полюсов: 3 (3P)
• Отключающая способность (Icn): 6 кА (килоампер). Это максимальный ток короткого замыкания, который автомат способен безопасно отключить. 6 кА обычно достаточно для бытовых и коммерческих применений.
• Номинальное напряжение (Un): 400 В AC (переменного тока). Важно: этот автомат предназначен для трехфазных сетей.
• Частота сети: 50/60 Гц
• Сечение подключаемых проводов: до 35 мм² (но для 32 А обычно используются провода сечением 6-10 мм², в зависимости от длины линии и способа прокладки). Рекомендуется использовать медный кабель сечением не менее 6 мм², а лучше 10 мм².
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм). Предназначен для установки в распределительный щит.
• Соответствие стандартам: IEC/EN 60898-1
• Артикул ABB: 2CDS253001R0324 (этот артикул поможет вам точно идентифицировать нужный товар)
• Механическая износостойкость: 20 000 циклов (по данным некоторых источников)
• Диапазон рабочих температур: от -25 до +55°С (по данным некоторых источников)
• Ширина: 52,5 мм (стандартная ширина для трехполюсного автомата)

Принцип работы:

Автоматический выключатель ABB S203 C32 32A обеспечивает защиту от:

• Перегрузки: При длительном превышении номинального тока срабатывает тепловой расцепитель (биметаллическая пластина), размыкая цепь.
• Короткого замыкания: При резком возрастании тока (короткое замыкание) срабатывает электромагнитный расцепитель, мгновенно размыкая цепь.

Области применения:

• Защита трехфазных цепей питания электрооборудования средней и высокой мощности.
• Распределительные щиты в жилых, коммерческих и промышленных зданиях.
• Станки, насосы, компрессоры и другое промышленное оборудование.
• Вводные автоматы в небольших трехфазных электроустановках.

Преимущества:

• Надежная защита от перегрузок и коротких замыканий.
• Высокое качество и долгий срок службы от известного производителя ABB.
• Простой и быстрый монтаж на DIN-рейку.
• Компактные размеры.

Важные моменты при выборе:

• Количество полюсов: Убедитесь, что вам нужен именно трехполюсный автомат (S203) для трехфазной сети.
• Правильный расчет номинального тока: Номинальный ток автоматического выключателя должен соответствовать мощности подключаемой нагрузки и сечению проводников. Неправильный выбор может привести к перегреву проводки, пожару или ложным срабатываниям автомата.
• Сечение проводников: Сечение проводников должно соответствовать номинальному току автомата, длине линии и способу прокладки. Для 32 А рекомендуется использовать медный кабель сечением не менее 6 мм², а лучше 10 мм².
• Консультация с электриком: Настоятельно рекомендуется обратиться к квалифицированному электрику для правильного подбора, установки и проверки работоспособности автоматического выключателя. Работа с электричеством требует специальных знаний и навыков.
