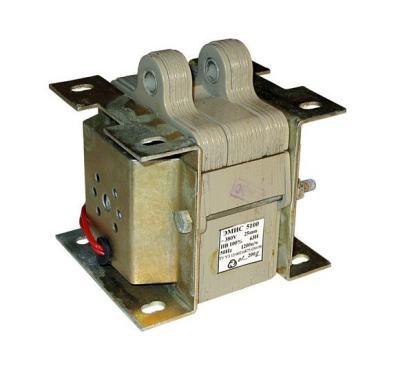

Электромагнит ЭМИС-5100

Наличие: Есть в наличии

Цену уточняйте

Описание

Электромагнит ЭМИС-5100 — это промышленный электромагнит, предназначенный для дистанционного управления исполнительными механизмами. Он работает от сети переменного тока и широко применяется в станках и другом оборудовании.

Основные характеристики и принцип работы

Назначение и применение: ЭМИС-5100 используется для создания тянущего усилия, которое приводит в движение различные механизмы. Он служит для дистанционного управления гидравлическими, пневматическими и другими устройствами, выполняя функцию своеобразного «соленоида» или «активатора».

Технические параметры

Параметр	Значение
Габарит	5 (размер магнитопровода)
Режим работы	Продолжительный (ПВ 100%) или повторно-кратковременный (ПВ 40%)
Номинальное напряжение	110, 127, 220, 380 В (частота 50 Гц)
Тяговое усилие	63-100 Н
Номинальный ход якоря	25 мм
Степень защиты	IP20 (защита от твердых частиц диаметром более 12 мм, без защиты от влаги)

Условное обозначение

Структура обозначения электромагнита ЭМИС-5100М3, к примеру, расшифровывается так:

ЭМИС — серия электромагнитов.
5 — габарит.
1 — исполнение по воздействию (тянущее).
0 — режим работы (ПВ 100%).
0 — отсутствие дополнительных опций.
М3 — климатическое исполнение и категория размещения (для умеренного климата, в закрытых помещениях с естественной вентиляцией).

Конструкция и принцип действия

Конструкция электромагнита включает корпус, катушку с обмоткой, сердечник (магнитопровод) и подвижный якорь. Когда на катушку подается напряжение, создается магнитное поле, которое притягивает якорь. Движение якоря передается на исполнительный механизм, выполняя необходимую операцию (например, открытие клапана, включение рычага и т.д.). После снятия напряжения, якорь возвращается в исходное положение за счет возвратной пружины или другого механизма.
