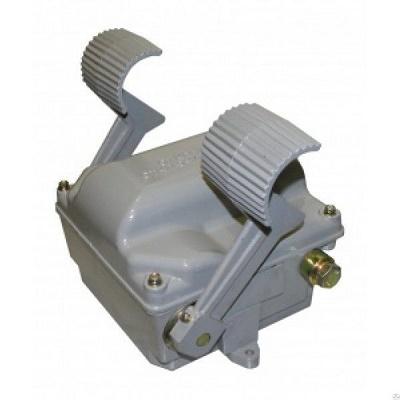

Командоконтроллер ЭК-8208

Наличие: Есть в наличии

Цену уточняйте

Описание

Командоконтроллер ЭК-8208 является важным элементом систем управления электроприводами, особенно часто используемым в экскаваторах и другом подъемно-транспортном оборудовании. Он предназначен для ручного управления электрическими двигателями, позволяя регулировать их скорость вращения и направление.

Назначение и применение:

Управление приводом подъема и напора в экскаваторах: Это основное применение ЭК-8208, где он регулирует работу двигателей, отвечающих за движение ковша и стрелы.
Регулирование тока: С его помощью осуществляется подключение и отключение резисторов в цепях электроприводов, что позволяет изменять величину тока и, соответственно, скорость вращения двигателей.
Изменение направления прохождения тока: Контроллер также позволяет изменять направление тока в задающих обмотках усилителей, что приводит к изменению направления вращения двигателей.
Пуск, реверсирование и регулирование скорости: В целом, ЭК-8208 обеспечивает полный цикл управления электродвигателями, от их запуска до изменения направления и регулирования скорости.

Конструктивные особенности:

Ручной привод: ЭК-8208 рассчитан на ручное управление, что подразумевает наличие механического рычага (или педали), которым оператор воздействует на контроллер.
Комплект контакторных элементов: Основу конструкции составляют контакторные элементы, которые замыкаются и размыкаются.
Кулачковые шайбы на валу: Замыкание и размыкание контактов происходит под воздействием кулачковых шайб, расположенных на специальном валу контроллера.
Вращение вала: Вал с кулачковыми шайбами может вращаться в обе стороны от нулевого (нейтрального) положения с помощью педалей или рычага, связанных с ним.
Количество контактных устройств: Аппарат имеет 6 контактных устройств.
Число положений: Наибольшее число положений для управления составляет 4-0-4 (4 положения в одну сторону, нулевое положение, 4 положения в другую сторону).
Закрытое исполнение: Контроллер имеет закрытое исполнение, что обеспечивает защиту внутренних элементов.
Естественное охлаждение: Охлаждение командоконтроллера происходит естественным путем.

Технические характеристики:

Ток продолжительного режима: 10 А.
Включаемый ток:
- При переменном напряжении до 500 В: 50 А.
- При постоянном напряжении до 440 В: 25 А.
Отключаемый ток:
- При переменном напряжении до 500 В: 16 А.
- При постоянном напряжении:
  - При 110 В: 2,5 А.
  - При 220 В: 1,5 А.
  - При 440 В: 0,5 А.
Рабочее напряжение:
- Постоянный ток: до 440 В.
- Переменный ток: до 500 В (частота 50 и 60 Гц).
Масса: 12 кг.
Степень защиты: IP20 (при условии, что отверстия для выводов закрыты).
Режим работы: ПВ40% (повторно-кратковременный режим).
Климатическое исполнение: У2, УХЛ2 и Т2 (показывает, в каких климатических условиях может эксплуатироваться).
Соответствие ТУ: Выпускаются по ТУ 3450-009-77144577-2007, ТУ 3458-011-77144577-2008 (могут быть другие ТУ в зависимости от производителя).

Командоконтроллер ЭК-8208 является надежным и проверенным временем устройством, широко используемым в промышленности для эффективного управления электродвигателями.
