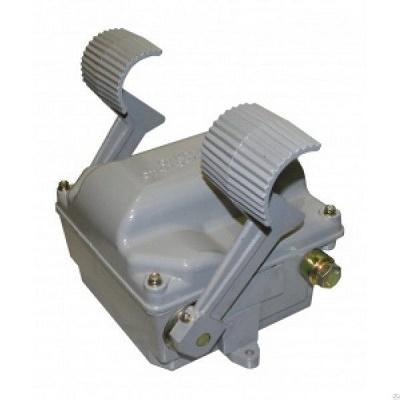

Командоконтроллер ЭК-8209

Командоконтроллер ЭК-8209 представляет собой электротехническое устройство, предназначенное для дистанционного ручного управления электрическими приводами различных механизмов, в основном, экскаваторного типа, а также кранового оборудования.

Назначение и применение:

• Дистанционное управление: Основная функция - дистанционное управление аппаратами электротехнических устройств в цепях управления электродвигателями.

• Экскаваторные установки: Широко применяется в электроприводах экскаваторных установок для управления такими функциями, как подъем, напор и т.д.

• Крановое оборудование: Может использоваться для коммутации цепей в крановых механизмах.

• Регулирование тока и изменение направления: Применяется в управляющих цепях электроприводов для регулировки тока (путем добавления или исключения резисторов из цепи) и изменения направления его прохождения.

Конструкция и принцип работы:

• Корпус: Командоконтроллер ЭК-8209 имеет закрытый литой корпус, обеспечивающий естественное охлаждение. Степень защиты - IP20 (при условии закрытия отверстий для выводов).

• Внутреннее устройство: Внутри корпуса расположена контактная система, состоящая из коммутационных кулачковых элементов и кулачкового барабана.

• Привод: Управление осуществляется ручным способом (в отличие от некоторых других моделей серии ЭК, которые могут быть ножными). Рукоятка привода вращает вал, на котором закреплены кулачковые шайбы.

• Коммутация: Кулачковые шайбы, вращаясь вместе с валом, воздействуют на контактные элементы, замыкая или размыкая электрические цепи.

• Фиксация: Встроенный храповый механизм позволяет фиксировать рукоятку в различных положениях, что обеспечивает стабильную работу в выбранном режиме.

• Количество цепей: Каждый командоконтроллер ЭК-8209 имеет 6 коммутирующих электрических цепей.

Технические характеристики:

• Тип управления: Ручной.

• Количество электрических цепей: 6.

• Рабочее напряжение:

  • Постоянный ток: до 440 В.

  • Переменный ток: до 500 В, частотой 50 и 60 Гц.

• Ток длительного режима: 10 А.

• Рабочий ток (переменный): 50 А.

• Рабочий ток (постоянный): 25 А.

• Климатическое исполнение: У2, УХЛ2, Т2 по ГОСТ 15150-69.

• Степень защиты: IP20.

• Охлаждение: Естественное.

• Режим работы (ПВ%): 40% (продолжительность включения).

• Группа условий эксплуатации по механическим факторам: М3.

• Масса: Примерно 12 кг.

• Установка: Может устанавливаться как в горизонтальном, так и в вертикальном положении, приводом вверх.

• Окружающая среда: Невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Особенности:

• Высокая надежность и долговечность благодаря прочному литому корпусу и качественным контактным элементам.

• Простота в эксплуатации и обслуживании.

• Возможность точного позиционирования благодаря храповому механизму.

Командоконтроллер ЭК-8209 является важным элементом систем управления мощными электроприводами, обеспечивая безопасное и эффективное функционирование промышленного оборудования.
