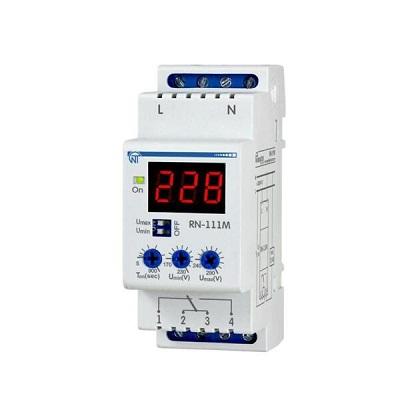

Реле РН-111М

Наличие: В наличии

Цену уточняйте

Описание

Реле напряжения РН-111М — это надежное однофазное устройство защиты от недопустимых отклонений напряжения в сети 220/230 В, 50 Гц. Производитель — Новатек-Электро. Прибор широко применяется для защиты бытовой техники, промышленного оборудования, холодильников, котлов, насосов, компьютеров и другой чувствительной нагрузки.

Назначение и принцип работы

РН-111М отключает нагрузку при выходе напряжения за установленные пределы (слишком низкое или слишком высокое) и автоматически включает её после восстановления нормальных параметров сети (функция АПВ — автоматическое повторное включение).

Прибор может работать в четырёх независимых режимах:

Реле напряжения — контроль и по минимуму, и по максимуму (самый распространённый режим)
Реле минимального напряжения — только нижний порог
Реле максимального напряжения — только верхний порог
Реле времени — просто задержка включения нагрузки (таймер на включение)

Индикация:

Трёхразрядный семисегментный цифровой дисплей — показывает текущее напряжение сети
Светодиодный индикатор состояния выходного реле (включено/выключено)

Основные технические характеристики

Параметр	Значение
Номинальное напряжение сети	220 / 230 В
Частота сети	47–65 Гц (чаще указывают 48–52 Гц)
Диапазон регулировки нижнего порога (Umin)	160–230 В (в новых версиях чаще 170–230 В)
Диапазон регулировки верхнего порога (Umax)	230–290 В (в новых версиях чаще 240–290 В)
Диапазон регулировки времени АПВ (Tвкл)	5–900 секунд
Фиксированное время срабатывания по Umax	1 секунда
Фиксированная задержка отключения по Umin	12 секунд
Быстрое отключение при глубоком провале (>60 В от Umin)	0,2 секунды
Быстрое отключение при сильном превышении (>30 В от Umax)	0,12 секунды
Максимальный коммутируемый ток (активная нагрузка)	16 А (≈ 3,5–3,68 кВт при 220–230 В)
Максимальная мощность напрямую	~3,5–4 кВт
Гистерезис возврата	4–5 В
Точность установки порогов	±3 В
Собственное потребление	≤ 15 мА / ≤ 3,5 Вт
Диапазон рабочих температур	–35…+55 °C
Климатическое исполнение	УХЛ 3.1
Степень защиты	IP40 (лицевая панель), IP20 (клеммы)
Монтаж	на DIN-рейку (ширина 35 мм, 2 модуля)
Габаритные размеры (В×Ш×Г)	≈ 90 × 36 × 64,5 мм
Масса	≈ 0,10–0,15 кг
Сечение подключаемых проводов	0,3–3,3 мм²
Гарантия производителя	10 лет (Новатек-Электро)

Органы управления (на лицевой панели)

Потенциометр Umin (В) — нижний порог отключения
Потенциометр Umax (В) — верхний порог отключения
Потенциометр Tвкл (с) — время задержки повторного включения
Переключатель Umin — включить/отключить контроль минимального напряжения
Переключатель Umax — включить/отключить контроль максимального напряжения
Цифровой индикатор напряжения
Светодиод состояния реле

Схемы подключения

До 16 А — нагрузка подключается напрямую через контакты реле (обычно 2-4 или 1-3/4 в зависимости от версии).
Свыше 16 А — через магнитный пускатель (контакты реле управляют катушкой пускателя).

Преимущества РН-111М

Очень длительная гарантия — 10 лет
Простая и надёжная аналоговая настройка (без кнопок и меню)
Быстрое срабатывание при аварийных скачках
Цифровой индикатор напряжения в реальном времени
Четыре режима работы
Отличное соотношение цена / качество / надёжность

Реле RN-111M — один из самых популярных и проверенных временем вариантов защиты от «плохого» напряжения в однофазной сети. Подходит как для квартиры, частного дома, так и для небольшого производства.
