Изолятор ИКЗ-П, ИКЗ-ПВ

Назначение:

Основное назначение изоляторов ИКЗ-П и ИКЗ-ПВ – отключение участков адресных шлейфов сигнализации с пониженным сопротивлением изоляции (при коротком замыкании) и их автоматическое подключение при восстановлении нормального сопротивления изоляции. Это позволяет локализовать неисправность и предотвратить вывод из строя всей системы пожарной сигнализации.

Особенности и применение:

• Работа в составе адресных систем: Изоляторы ИКЗ-П и ИКЗ-ПВ предназначены для круглосуточной непрерывной работы в составе адресных систем пожарной сигнализации, таких как "Фотон-А".
• Двухпроводной шлейф: Электрическое питание изоляторов осуществляется по двухпроводному шлейфу сигнализации.
• Требования стандартов: Соответствуют требованиям стандартов, например, ДСТУ EN 54-17:2009 "Системы пожарной сигнализации. Часть 17. Изоляторы короткого замыкания". Использование изоляторов КЗ является необходимым для выполнения требований стандарта по периодичности размещения изоляторов в шлейфе.
• Локализация неисправностей: Позволяют изолировать короткое замыкание на определенном участке шлейфа, не нарушая работу других частей системы. Это критично для больших объектов с множеством помещений, особенно если они принадлежат разным владельцам (например, офисные или торговые центры), где возрастает вероятность возникновения коротких замыканий из-за ремонтных работ.
• Модификации:
  • ИКЗ-П: Базовая модель изолятора короткого замыкания. Обычно имеет пластмассовый корпус.

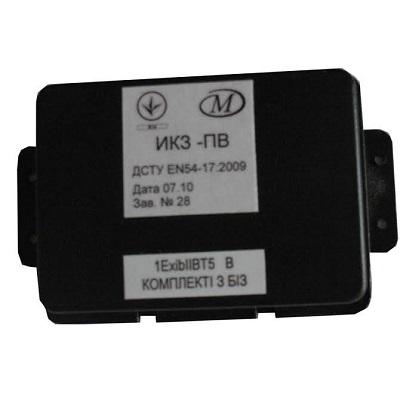

  • ИКЗ-ПВ: Взрывозащищенная модификация изолятора. Предназначена для применения во взрывоопасных зонах внутри и вне помещений. Имеет соответствующую маркировку взрывозащиты (например, "IExibIIBT5 В КОМПЛЕКТЕ С БИЗ") и должна подключаться к приборам пожарной сигнализации через блок искрозащиты (БИЗ), обеспечивающий искробезопасные цепи питания.
• Условия эксплуатации:
  • Температура воздуха: от минус 10 °С до плюс 55 °С (для некоторых модификаций ИКЗТВ с тепловым взводом указывается диапазон от -60 °С до +70 °С).
  • Относительная влажность: до 93% при температуре плюс 40 °С.
  • Вибрация: от 10 до 150 Гц с ускорением 10 м/с2 (1 g).
• Конструкция: Изоляторы могут быть выполнены в виде платы в защитной оболочке с проводами для коммутации. Существуют различные варианты исполнения корпуса, например, пластмассовый (П) или для установки в розетку (Р).
• Технические характеристики (примерные, могут варьироваться в зависимости от модификации и производителя):
  • Напряжение не более: 250 В
  • Ток, проходящий через изолятор, не более: 2 А
  • Степень защиты: IP20 (для ИКЗ-П, ИКЗ-ПВ), но для других модификаций может быть и IP55.

Таким образом, изоляторы ИКЗ-П и ИКЗ-ПВ являются ключевыми элементами для построения отказоустойчивых и надежных адресных систем пожарной сигнализации, обеспечивая их работоспособность даже при возникновении коротких замыканий на отдельных участках шлейфа.
