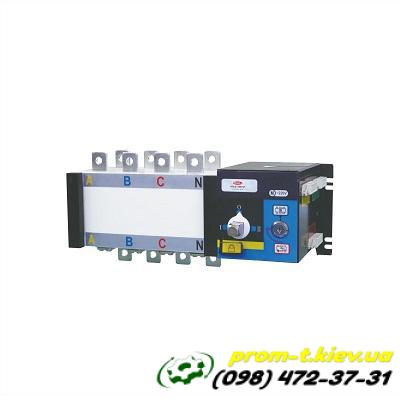

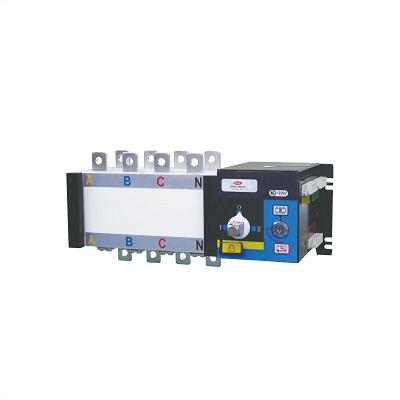

Выключатель нагрузки перекидной HGLD 4Р 1000А

Выключатель нагрузки перекидной HGLD 4Р 1000А — это мощный коммутационный аппарат, предназначенный для управления сверхвысокими токами. Он используется для переключения между двумя крупными источниками электропитания или для безопасной изоляции очень мощных нагрузок в трехфазных электрических системах с нейтралью. Такие устройства применяются на критически важных и особо крупных объектах, где требуется максимальная надежность и бесперебойность энергоснабжения.

Описание характеристик и функций:

• Тип устройства: Перекидной выключатель нагрузки (также известный как рубильник-переключатель, реверсивный рубильник). В этом классе мощности HGLD чаще всего выпускается с возможностью установки как ручного, так и моторизованного привода, при этом моторизованные версии очень востребованы для интеграции в системы автоматического ввода резерва (АВР).

• Номинальный ток (In): 1000 А. Это максимальный постоянный ток, который выключатель способен непрерывно пропускать через свои контакты без перегрева, деградации или повреждений в течение длительного периода.

• Количество полюсов: 4P (четырехполюсный). Устройство одновременно коммутирует все три фазы (L1, L2, L3) и нейтральный проводник (N). Это абсолютно необходимо для корректного и безопасного функционирования трехфазных систем с нейтралью, особенно при переключении между различными источниками питания.

• Схема переключения: Типичная схема I-0-II.

  • Положение I: Подключение нагрузки к первому источнику питания (например, основная линия электропередачи от городской сети).

  • Положение 0: Полное отключение нагрузки от обоих источников. Это "нулевое" положение обеспечивает видимый разрыв цепи, что является ключевым требованием безопасности для проведения работ по обслуживанию, ремонту или инспекции оборудования.

  • Положение II: Подключение нагрузки ко второму источнику питания (например, мощная дизель-генераторная установка, резервная подстанция или другая фидерная линия).

  • Переключение через положение "0" предотвращает любое встречное включение двух источников, что могло бы привести к катастрофическому короткому замыканию и серьезным разрушениям в электросети.

• Номинальное рабочее напряжение (Ue):

  • Переменный ток (AC): Обычно 400 В / 690 В. Для некоторых моделей и специализированных применений может быть предусмотрена работа до 1000 В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 6-8 кВ. Это максимальное пиковое напряжение, которое изоляция устройства способна выдержать без пробоя.

• Условный номинальный ток короткого замыкания (Icw): Это максимальный ток короткого замыкания, который выключатель может выдержать в течение короткого, стандартизированного времени (например, 1 секунда) без разрушения, пока вышестоящее защитное устройство (автоматический выключатель или предохранитель) не отключит неисправность. Для 1000А моделей эти значения очень высоки – часто 50 кА, 65 кА или даже выше.

• Механическая износостойкость: Крайне высокая – как правило, от 2 500 до 1 000 000 циклов переключений. Это обеспечивает исключительную долговечность даже при интенсивной эксплуатации, что критически важно для объектов с высокими требованиями к надежности.

• Электрическая износостойкость: Также измеряется в циклах при номинальной нагрузке и составляет тысячи циклов, в зависимости от категории использования (например, AC-22B для смешанных нагрузок).

• Материалы:

  • Контактная группа: Выполняется из высококачественных медных сплавов с очень толстыми серебряными напайками. Это обеспечивает минимальное контактное сопротивление, высокую электропроводность, минимизацию нагрева и выдающуюся устойчивость к дугообразованию и эрозии при коммутации сверхвысоких токов.

  • Корпус и изоляционные части: Изготавливаются из особо прочных, огнестойких и самозатухающих диэлектрических материалов (например, армированный термопласт, формовочные компаунды BMC или SMC), которые обладают исключительной термической, механической и электрической прочностью.

• Конструкция и особенности:

  • Массивная конструкция: Отражает способность аппарата выдерживать огромные токовые и механические нагрузки.

  • Двойной разрыв контактов: Обеспечивает надежное гашение дуги и максимальную безопасность.

  • Ручной привод: Может оснащаться прямой рукояткой для непосредственного управления на лицевой панели или внешней поворотной рукояткой, выносимой на дверь щита для безопасного управления оператором.

  • Моторный привод (опционально): Для дистанционного управления или полной автоматизации в составе систем АВР, что является частым требованием для таких мощных устройств.

  • Вспомогательные (дополнительные) контакты: Практически всегда доступны для установки (например, 1НО+1НЗ, 2НО+2НЗ, или больше) для сигнализации текущего положения выключателя (включен, выключен, в промежуточном состоянии) в цепях управления, а также для реализации логических блокировок.

  • Визуальный индикатор положения: Четкий и крупный индикатор, показывающий текущее положение переключателя (I, 0, II).

  • Возможность блокировки: Обязательно предусмотрена возможность механической блокировки рукоятки или самого устройства в положении "0" (выключено) с помощью навесного замка для предотвращения любого несанкционированного или случайного включения во время обслуживания.

  • Клеммные соединения: Очень массивные и надежные клеммы, предназначенные для подключения силовых кабелей большого сечения (для 1000А это могут быть кабели 400 мм² и более, иногда с использованием нескольких кабелей на фазу).

  • Устойчивость к климатическим воздействиям: Разработан для надежной работы в широком диапазоне температур (обычно от -30°C до +60°C) и влажности, что соответствует требованиям для установки в промышленных условиях.

• Соответствие стандартам: Полностью соответствует самым строгим международным стандартам электротехнической безопасности и эксплуатации, таким как IEC 60947-3 (Аппаратура распределения и управления низковольтная. Часть 3: Выключатели, разъединители, переключатели и комбинации предохранитель-коммутационный аппарат).

Основные области применения:

Выключатель нагрузки перекидной HGLD 4Р 1000А является фундаментальным компонентом в энергетических системах с самыми высокими требованиями к энергоснабжению, надежности и безопасности:

• Масштабные системы АВР (Автоматического Ввода Резерва): В качестве основного силового коммутатора для автоматического или ручного переключения между городской сетью и сверхмощными резервными дизель-генераторами на таких объектах, как:

  • Крупнейшие промышленные комплексы и заводы.

  • Магистральные центры обработки данных и облачные сервисы.

  • Крупные электростанции и подстанции.

  • Международные аэропорты.

  • Крупнейшие больницы и медицинские центры.

  • Финансовые учреждения и банки.

• Главные распределительные щиты (ГРЩ) сверхвысокой мощности: Используется в качестве главного вводного выключателя или рубильника для секционирования шин в самых крупных ГРЩ, обеспечивая возможность отключения огромных блоков нагрузки или переключения источников питания.

• Промышленность: Для коммутации и безопасной изоляции очень мощных производственных линий, высокомощных электродвигателей (например, в металлургии, горнодобывающей промышленности, химической промышленности), мощных насосных станций и компрессорных установок.

• Энергетические объекты: В распределительных устройствах высокого и среднего напряжения (с понижающими трансформаторами), на электростанциях для коммутации силовых цепей.

• Как разъединитель: Благодаря своей конструкции, обеспечивающей гарантированный и видимый разрыв цепи, он широко используется для создания абсолютно безопасной зоны при выполнении плановых или аварийных работ на крупномасштабном оборудовании, требующем полного обесточивания.

Этот выключатель нагрузки обеспечивает максимальную эксплуатационную безопасность, исключительную надежность и долговечность, что делает его критически важным элементом для обеспечения стабильного и бесперебойного электроснабжения на самых ответственных и энергоемких объектах.
