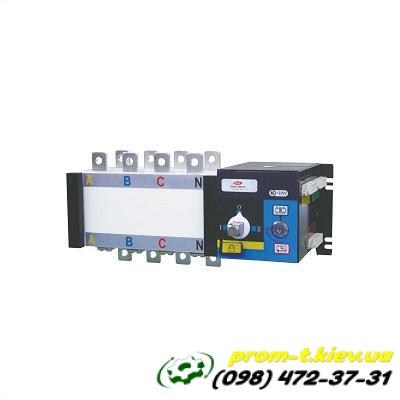

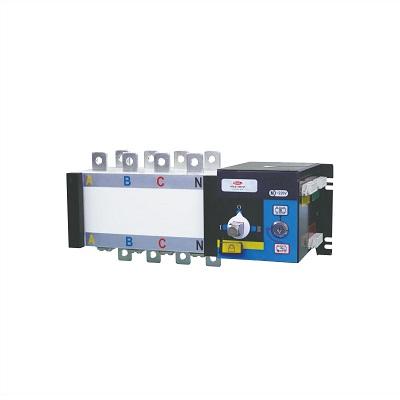

Выключатель нагрузки перекидной HGLD 4Р 160А
Наличие: Есть в наличии
Описание
Вот полное описание его характеристик и применения:
1. Назначение и области применения:
-
Переключение между основным и резервным источником питания (АВР): Это основное применение. Выключатель позволяет оперативно переключать электроснабжение потребителей с основного источника на резервный (и обратно) в случае аварии или плановых работ.
-
Взаимное резервирование: Может использоваться для переключения потребителей между двумя рабочими источниками, обеспечивая гибкость в распределении нагрузки.
-
Изоляция и разъединение: Может использоваться как разъединитель для безопасного отключения участков цепи от источников питания при обслуживании или ремонте.
-
Применение: Идеально подходит для объектов, где требуется бесперебойное электроснабжение, но не критична каждая миллисекунда переключения (в отличие от полностью автоматических систем на контакторах):
-
Малые и средние промышленные объекты.
-
Здания с коммерческим или административным назначением.
-
Фермерские хозяйства.
-
Телекоммуникационные узлы.
-
Частные дома и коттеджи с резервным генератором.
-
2. Основные характеристики:
-
Тип: Перекидной выключатель нагрузки (или рубильник перекидной, автоматический переключатель ввода резерва - АВР, если оснащен приводом).
-
Количество полюсов (P): 4P (4 полюса). Это означает, что он коммутирует три фазы и нейтраль, что является стандартом для большинства трехфазных систем.
-
Номинальный ток (In): 160 А. Это максимальный ток, который выключатель может пропускать в длительном режиме без перегрева и повреждения.
-
Номинальное рабочее напряжение (Ue): Обычно AC 400В / 690В.
-
Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 8 кВ (стандартное значение для данной категории устройств).
-
Номинальный кратковременно выдерживаемый ток (Icw): Ток, который выключатель способен выдержать в течение короткого времени (например, 1 секунда) при коротком замыкании. Для 160А моделей это значение может быть в районе 3-5 кА.
-
Коммутационная способность (отключающая способность): Способность безопасно прервать ток.
-
Категория применения:
-
АС-21А/В: Для коммутации резистивных нагрузок, включая легкие индуктивные.
-
АС-22А/В: Для коммутации смешанных активных и индуктивных нагрузок (например, двигателей).
-
АС-23А/В: Для коммутации двигателей и других высокоиндуктивных нагрузок.
-
-
Тип управления:
-
Ручной: Управляется механически с помощью рукоятки, которая имеет три положения: "Источник 1", "Отключено", "Источник 2".
-
Автоматический (моторизованный): Некоторые модели серии HGLD могут быть оснащены электрическим приводом, что позволяет осуществлять автоматическое переключение по сигналу от внешнего контроллера АВР (который отслеживает напряжение основной сети). Такие модели обычно также сохраняют возможность ручного управления.
-
-
Механическая износостойкость: Количество циклов "включение-отключение", которые выключатель может выдержать без потери функциональности (например, 8000-10000 циклов).
-
Электрическая износостойкость: Количество циклов "включение-отключение" под номинальной нагрузкой (обычно 1000-2000 циклов).
3. Конструкция и особенности:
-
Компактный размер: Относительно небольшие габариты для установки в стандартные электрощиты.
-
Прочный корпус: Изготовлен из высококачественных негорючих материалов (например, армированный стекловолокном полимер, DMC), обеспечивающих изоляцию и механическую прочность.
-
Высококачественные контакты: Изготовлены из медных сплавов с серебряным покрытием для минимизации потерь мощности, нагрева и обеспечения долговечности.
-
Трехпозиционный переключатель: Надежный механизм с фиксированными положениями:
-
Положение 1: Подключение к первому источнику питания.
-
Положение 0 (Отключено): Все линии нагрузки разомкнуты.
-
Положение 2: Подключение ко второму источнику питания.
-
-
Механическая блокировка: Встроенный механизм, предотвращающий одновременное подключение к двум источникам питания, что исключает короткое замыкание между ними.
-
Возможность блокировки в положении "Отключено": Позволяет зафиксировать выключатель в "нулевом" положении с помощью навесного замка для безопасности при проведении работ.
-
Индикация положения: Четкая маркировка на корпусе для определения текущего состояния.
-
Клеммы: Надежные винтовые клеммы для подключения силовых кабелей.
-
Монтаж: Устанавливается на монтажную панель в распределительном шкафу.
4. Стандарты и сертификация:
-
Соответствие международным стандартам, таким как IEC 60947-3 (для выключателей нагрузки-разъединителей) и, возможно, IEC 60947-6-1 (для автоматических переключателей ввода резерва, если есть электропривод).
-
Наличие сертификатов соответствия (например, CE, ISO, RoHS) подтверждает качество и безопасность продукта.
5. Дополнительные опции (могут быть доступны для конкретных моделей):
-
Вспомогательные контакты: Для сигнализации текущего положения или для управления внешними устройствами (например, генератором).
-
Навесной замок: Возможность установки замка для предотвращения несанкционированного переключения.
-
Ручка управления: Может быть выносной (для установки на дверь шкафа) или монтироваться непосредственно на корпус.
При выборе выключателя нагрузки HGLD 4Р 160А всегда рекомендуется ознакомиться с полной технической документацией от конкретного производителя, так как отдельные характеристики и опции могут незначительно отличаться в зависимости от модели и партии.
