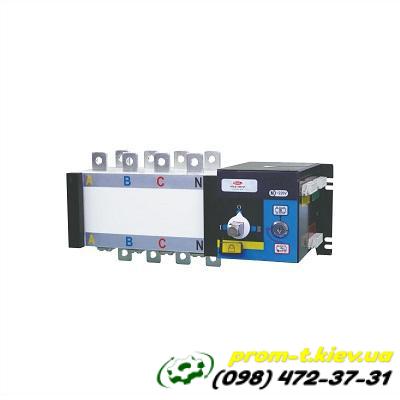

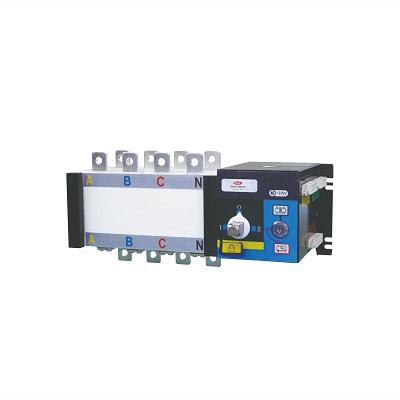

Выключатель нагрузки перекидной HGLD 4Р 2500А

Выключатель нагрузки перекидной HGLD 4Р 2500А (также часто называемый автоматическим переключателем ввода резерва - АВР, или рубильником перекидным) - это мощное коммутационное устройство, предназначенное для автоматического или ручного переключения между двумя независимыми источниками питания (например, основной сетью и генератором) или для взаимного резервирования источников.

Ниже приведено полное описание и ключевые характеристики такого выключателя:

1. Назначение и применение:

• Переключение между основной и резервной сетью: Основное назначение - обеспечение бесперебойного электроснабжения ответственных потребителей в случае исчезновения или ухудшения качества основного источника питания.

• Взаимное резервирование: Может использоваться для переключения между двумя рабочими источниками, обеспечивая гибкость в управлении энергосистемой.

• Разъединитель: Также может использоваться как разъединитель для частого включения и отключения цепи без нагрузки.

• Области применения: Широко используется на объектах с повышенными требованиями к бесперебойному питанию: больницы, банки, центры обработки данных, системы пожарной безопасности, транспортные и распределительные сети, промышленные предприятия и т.д.

2. Основные характеристики:

• Тип: Перекидной выключатель нагрузки (или автоматический переключатель ввода резерва, АВР). В зависимости от конкретной модели HGLD может быть как чисто ручным, так и автоматическим (с электроприводом и логикой управления). В контексте "перекидной" обычно подразумевается возможность переключения между двумя положениями "Включено 1" и "Включено 2" с промежуточным положением "Отключено".

• Количество полюсов: 4P (4 полюса). Это означает, что выключатель коммутирует три фазы и нейтраль, что критически важно для большинства трехфазных систем.

• Номинальный ток (In): 2500 А. Это максимальный ток, который выключатель может пропускать в длительном режиме без перегрева и повреждения.

• Номинальное рабочее напряжение (Ue): Типичные значения для серии HGLD - AC 400В / 660В. Для цепей управления может быть DC 220В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): (Параметр варьируется, но обычно указывается в технических спецификациях).

• Номинальный кратковременно выдерживаемый ток (Icw): Ток, который выключатель может выдержать в течение короткого времени (например, 1 секунда) без повреждений при коротком замыкании. Для 2500А моделей может достигать 50 кА и более.

• Коммутационная способность: Способность безопасно прерывать ток. Высокая коммутационная способность является ключевым показателем надежности.

• Категория применения: Обычно АС-21 (коммутация резистивных нагрузок) или АС-23 (коммутация двигателей и других индуктивных нагрузок). Для 2500А, номинальный непрерывный ток при AC-21, 400 В составляет 2500А, а при AC-23, 400 В - около 800А.

• Тип управления:

  • Ручной: Управляется вручную с помощью рукоятки.

  • Автоматический (моторизованный): Оснащен электроприводом для автоматического переключения по сигналу от контроллера АВР, который отслеживает параметры входного напряжения. Также обычно имеет возможность ручного управления для обслуживания.

• Механическая износостойкость: Количество циклов "включение-отключение", которые выключатель может выдержать без потери работоспособности (например, 5000-10000 циклов).

• Электрическая износостойкость: Количество циклов "включение-отключение" под нагрузкой.

3. Конструкция и особенности:

• Модульная конструкция: Обычно состоит из силовых контактов, механизма переключения, привода (если моторизованный), клемм для подключения и корпуса.

• Материалы:

  • Контакты: Высококачественная медь (например, медь T3) для обеспечения низкого сопротивления и высокой износостойкости.

  • Корпус/каркас: Прочные и негорючие материалы, такие как DMC (Dough Moulding Compound) или V0 пластик, обеспечивающие изоляцию и механическую прочность.

• Безопасность:

  • Высокая отключающая способность: Способность безопасно размыкать цепи с высокими токами короткого замыкания.

  • Механическая блокировка: Предотвращает одновременное подключение обоих источников, исключая короткое замыкание между ними.

  • Возможность блокировки в положении "Отключено": Для обеспечения безопасности при обслуживании.

• Индикация: Наличие индикации текущего состояния (например, "Сеть 1", "Сеть 2", "Отключено"). В автоматических версиях могут быть дополнительные индикаторы состояния и режимов работы.

• Терминалы: Надежные клеммы для подключения силовых кабелей. Для 2500А используются кабельные зажимы.

• Монтаж: Обычно предназначен для стационарной установки в электрощитах или на монтажной плате.

4. Стандарты и сертификация:

• Соответствие международным стандартам, таким как IEC 60947-6-1 (для автоматических переключателей ввода резерва) и IEC 60947-3 (для выключателей нагрузки-разъединителей).

• Наличие сертификатов CE, CCC, ISO, подтверждающих соответствие европейским и другим стандартам безопасности и качества.

5. Дополнительные возможности (для моторизованных версий):

• Встроенный контроллер АВР: Автоматическое определение потери напряжения на основной линии и переключение на резервную.

• Настраиваемые задержки: Задержки на переключение, возврат, запуск/останов генератора.

• Вспомогательные контакты: Для сигнализации состояния и интеграции в системы автоматизации.

• Дистанционное управление: Возможность управления переключателем удаленно.

6. Габариты и схемы подключения:

• Габариты сильно зависят от конкретной модели и производителя, но для тока 2500А это будут достаточно крупные устройства, требующие значительного места в распределительном щите.

• Схемы подключения обычно включают в себя подключение двух вводов питания и одной линии нагрузки, а также цепи управления (для автоматических версий). Подробные схемы всегда предоставляются производителем в технической документации.

При выборе выключателя HGLD 4Р 2500А необходимо обращать внимание на полную техническую документацию от производителя, которая будет содержать точные габариты, схемы подключения, детальные характеристики по коммутационной способности, износостойкости и условиям эксплуатации.
