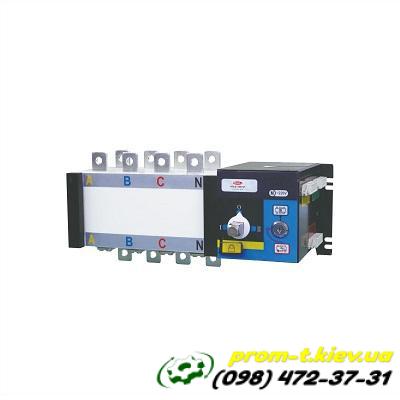

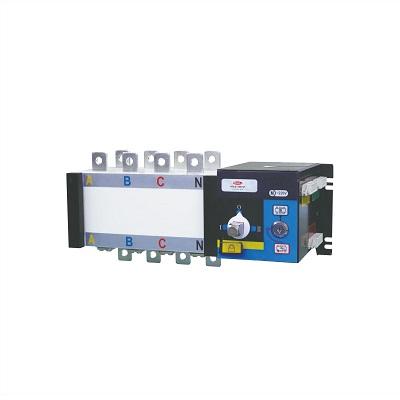

Выключатель нагрузки перекидной HGLD 4Р 2000А

Выключатель нагрузки перекидной HGLD 4Р 2000А — это флагманский коммутационный аппарат в своей серии, разработанный для работы с чрезвычайно высокими токами. Он является ключевым элементом в самых крупных и критически важных электрических системах, где требуется максимальная надежность переключения между мощными источниками питания или безопасная изоляция сверхбольших нагрузок.

Описание характеристик и функций:

• Тип устройства: Перекидной выключатель нагрузки (реверсивный рубильник, рубильник-переключатель). Для такого высокого номинального тока почти всегда предусматривается возможность установки моторного привода для дистанционного управления или полной интеграции в сложные системы автоматического ввода резерва (АВР) или диспетчерского управления. Ручное управление, как правило, также возможно, но требует значительного усилия и обычно используется для аварийных ситуаций или обслуживания.

• Номинальный ток (In): 2000 А. Это максимальный постоянный ток, который выключатель может безопасно пропускать через свои контакты без перегрева, деградации или повреждений в течение длительного периода времени. Это один из самых высоких номинальных токов для низковольтных выключателей нагрузки.

• Количество полюсов: 4P (четырехполюсный). Устройство одновременно коммутирует все три фазы (L1, L2, L3) и нейтральный проводник (N). Это абсолютно необходимо для корректного и безопасного функционирования трехфазных систем с нейтралью, особенно при переключении между различными источниками питания.

• Схема переключения: Типичная схема I-0-II.

  • Положение I: Подключение нагрузки к первому источнику питания (например, основная линия электропередачи от городской сети или от главной электростанции).

  • Положение 0: Полное отключение нагрузки от обоих источников. Это "нулевое" положение обеспечивает видимый разрыв цепи, что является ключевым требованием безопасности для проведения работ по обслуживанию, ремонту или инспекции оборудования на обесточенной стороне.

  • Положение II: Подключение нагрузки ко второму источнику питания (например, очень мощная дизель-генераторная установка, резервная подстанция или альтернативная фидерная линия).

  • Переключение через положение "0" является критически важным для предотвращения встречного включения двух источников, что могло бы привести к катастрофическому короткому замыканию и серьезным разрушениям в электросети.

• Номинальное рабочее напряжение (Ue):

  • Переменный ток (AC): Типичные значения составляют 400 В / 690 В. Для некоторых моделей и специализированных применений может быть предусмотрена работа до 1000 В.

• Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 8-12 кВ. Это максимальное пиковое напряжение, которое изоляция устройства способна выдержать без пробоя от переходных процессов в сети.

• Условный номинальный ток короткого замыкания (Icw): Это максимальный ток короткого замыкания, который выключатель способен выдержать в течение короткого, стандартизированного времени (например, 1 секунда) без разрушения, пока вышестоящее защитное устройство (автоматический выключатель или предохранитель) не отключит неисправность. Для 2000А моделей эти значения крайне высоки – часто 50 кА, 65 кА или даже выше, что свидетельствует о высокой конструктивной прочности.

• Механическая износостойкость: Чрезвычайно высокая – как правило, от 2 500 до 1 000 000 циклов переключений. Это обеспечивает исключительную долговечность даже при интенсивной эксплуатации, что критически важно для объектов с высокими требованиями к надежности и непрерывности работы.

• Электрическая износостойкость: Также измеряется в циклах при номинальной нагрузке и составляет тысячи циклов, в зависимости от категории использования (например, AC-22B для смешанных нагрузок).

• Материалы:

  • Контактная группа: Выполняется из высококачественных медных сплавов с очень толстыми серебряными напайками или цельными серебряными контактами. Это обеспечивает минимальное контактное сопротивление, высокую электропроводность, минимизацию нагрева и выдающуюся устойчивость к дугообразованию и эрозии при коммутации сверхвысоких токов. Часто используются многоточечные контакты для равномерного распределения тока и давления.

  • Корпус и изоляционные части: Изготавливаются из особо прочных, огнестойких и самозатухающих диэлектрических материалов (например, армированный термопласт, формовочные компаунды BMC или SMC). Эти материалы обладают исключительной термической, механической и электрической прочностью, способны выдерживать высокие температуры, механические удары и длительное воздействие электрического поля.

• Конструкция и особенности:

  • Массивная и надежная конструкция: Специально разработана для выдерживания огромных токовых и механических нагрузок, характерных для 2000А.

  • Двойной разрыв контактов: Обеспечивает надежное гашение дуги и максимальную безопасность, гарантируя полный разрыв цепи.

  • Ручной привод: Хотя ручное управление возможно, для такого тока чаще всего используются специальные ручки-рычаги или системы, требующие значительного усилия.

  • Моторный привод (опционально/стандарт): Для дистанционного управления или полной автоматизации. Моторизованный привод позволяет интегрировать выключатель в сложные SCADA-системы, системы АВР или BMS (Building Management Systems).

  • Вспомогательные (дополнительные) контакты: Практически всегда доступны для установки (многочисленные пары НО+НЗ контактов) для сигнализации текущего положения выключателя (включен, выключен, в промежуточном состоянии) в цепях управления, а также для реализации сложных логических блокировок и алгоритмов АВР.

  • Визуальный индикатор положения: Крупный, четкий и легко читаемый индикатор, показывающий текущее положение переключателя (I, 0, II).

  • Возможность блокировки: Обязательно предусмотрена возможность механической блокировки рукоятки или самого устройства в положении "0" (выключено) с помощью навесного замка для предотвращения любого несанкционированного или случайного включения во время обслуживания.

  • Клеммные соединения: Очень массивные и сверхнадежные клеммы, предназначенные для подключения силовых кабелей чрезвычайно большого сечения (для 2000А это могут быть кабели 600 мм² и более, часто с использованием нескольких кабелей на фазу или жестких шин).

  • Система дугогашения: Включает в себя эффективные дугогасительные камеры для быстрого и безопасного гашения электрической дуги при коммутации высоких токов.

  • Устойчивость к климатическим воздействиям: Разработан для надежной работы в широком диапазоне температур (обычно от -30°C до +60°C) и влажности, что соответствует требованиям для установки в промышленных и открытых условиях (в защищенных шкафах).

• Соответствие стандартам: Полностью соответствует самым строгим международным стандартам электротехнической безопасности и эксплуатации, таким как IEC 60947-3 (Аппаратура распределения и управления низковольтная. Часть 3: Выключатели, разъединители, переключатели и комбинации предохранитель-коммутационный аппарат).

Основные области применения:

Выключатель нагрузки перекидной HGLD 4Р 2000А является критически важным компонентом в энергетических системах с самыми высокими требованиями к энергоснабжению, надежности и безопасности:

• Крупномасштабные системы АВР (Автоматического Ввода Резерва): В качестве основного силового коммутатора для автоматического или ручного переключения между городской сетью (или несколькими фидерами) и сверхмощными резервными дизель-генераторными установками или другими альтернативными источниками питания на таких объектах, как:

  • Крупнейшие промышленные комплексы (металлургические заводы, химические предприятия, нефтеперерабатывающие заводы).

  • Магистральные центры обработки данных Tier III/IV и облачные сервисы, где требуется абсолютная непрерывность питания.

  • Крупнейшие электростанции и высоковольтные подстанции.

  • Международные аэропорты.

  • Крупнейшие больницы, госпитали и медицинские центры.

  • Финансовые учреждения, биржи и банки с критической инфраструктурой.

  • Крупные инфраструктурные объекты (тоннели, мосты, порты).

• Главные распределительные щиты (ГРЩ) сверхвысокой мощности: Используется в качестве главного вводного выключателя или рубильника для секционирования шин в самых крупных ГРЩ, обеспечивая возможность отключения огромных блоков нагрузки или переключения источников питания.

• Промышленность: Для коммутации и безопасной изоляции сверхмощных производственных линий, высокомощных электродвигателей (например, в прокатных станах, крупных насосах, компрессорах), индукционных печей и другого энергоемкого технологического оборудования.

• Энергетические объекты: В распределительных устройствах, на электростанциях и подстанциях для коммутации силовых цепей, секционирования шин и обеспечения резервирования.

• Как разъединитель: Благодаря своей конструкции, обеспечивающей гарантированный и видимый разрыв цепи, он является незаменимым элементом для создания абсолютно безопасной зоны при выполнении плановых или аварийных работ на крупномасштабном оборудовании, требующем полного обесточивания.

Выключатель нагрузки HGLD 4Р 2000А представляет собой вершину инженерной мысли в области низковольтных коммутационных аппаратов, обеспечивая максимальную безопасность, исключительную надежность и долговечность для самых ответственных и энергоемких применений.
