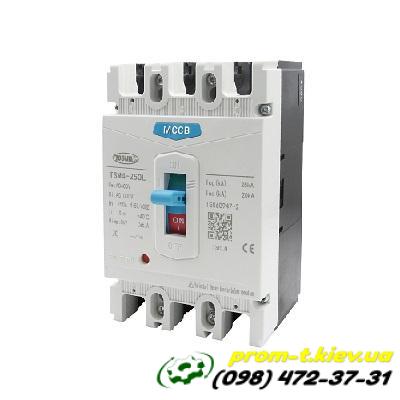

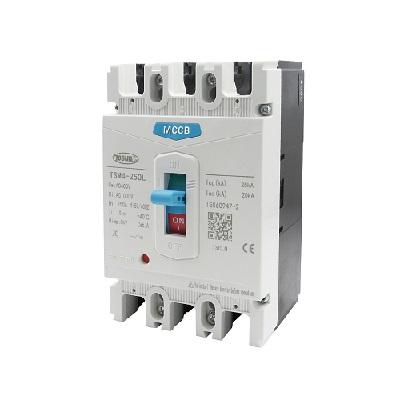

Автоматический выключатель TSM4-250M 100A

Автоматический выключатель TSM4-250M 100A, как и его "младший" собрат TSM4-125M, является силовым автоматическим выключателем в литом корпусе (MCCB) из серии TSM4. Он предназначен для защиты электросетей и оборудования от ненормальных режимов работы, таких как перегрузки и короткие замыкания.

Общие характеристики серии TSM4 (применимые и для TSM4-250M):

• Назначение: Применяются в электрических сетях с номинальным рабочим напряжением до 400В (переменного тока 50/60 Гц) и номинальным рабочим током до 800 А.

• Функции защиты: Защита электрических цепей и подключенного оборудования от повреждений, вызванных перегрузкой, коротким замыканием, а также, в некоторых модификациях, от пониженного напряжения.

• Стандарты: Соответствует международному стандарту IEC60947-2, что подтверждает его безопасность и надежность.

• Применение: Идеально подходит для нечастого переключения цепи и нечастого запуска двигателей.

• Производитель: Чаще всего встречается под брендом TOSUNlux.

Специфические характеристики TSM4-250M 100A:

• Номинальный ток: 100 Ампер. Это максимальный ток, который выключатель может пропускать в нормальном режиме работы без отключения.

• Количество полюсов: Обычно 3-полюсный (3P) для применения в трехфазных электрических сетях. Также могут быть доступны 2P и 4P модификации.

• Номинальное рабочее напряжение: До 400В (AC).

• Номинальное изоляционное напряжение (Ui): 500В. Это напряжение, которое изоляция выключателя способна выдерживать без пробоя.

• Номинальное импульсное выдерживаемое напряжение (Uimp): 4кВ. Это пиковое значение кратковременного импульсного напряжения, которое выключатель способен выдержать.

• Отключающая способность (тока короткого замыкания):

  • Рабочая отключающая способность (Ics): 25 кА. Это максимальный ток короткого замыкания, который выключатель может отключить несколько раз без потери работоспособности.

  • Предельная отключающая способность (Icu): 35 кА. Это максимальный ток короткого замыкания, который выключатель может отключить один раз без разрушения, но после чего его дальнейшая эксплуатация может быть не гарантирована.

• Тип напряжения: Переменный ток (AC).

• Габаритный размер (Frame Size): "250M" в названии указывает на то, что это типоразмер (фрейм) 250А. Это значит, что данный выключатель рассчитан на максимальный номинальный ток до 250А, но в данном конкретном случае он настроен на 100А. Это обеспечивает запас прочности и стабильность работы.

• Механический ресурс: 10 000 циклов (количество операций включения/выключения до возможного отказа механизма).

• Электрический ресурс: 6 000 циклов (количество операций отключения токов КЗ до возможного отказа).

• Рабочая температура: Типичный диапазон составляет от -40°C до +85°C, но для большинства применений указывается от -5°C до +40°C.

• Степень защиты: Обычно IP20 (защита от твердых частиц размером более 12,5 мм, без защиты от воды).

Применение:

TSM4-250M 100A является надежным решением для защиты:

• Главных вводов в жилых, коммерческих и промышленных зданиях.

• Распределительных щитов и подстанций.

• Промышленных установок и оборудования.

• Систем электроснабжения, где требуется защита цепей с номинальным током до 100А и высокой отключающей способностью.

Высокая отключающая способность (Icu 35 кА) делает его подходящим для установки в сетях с высоким уровнем возможных токов короткого замыкания.
