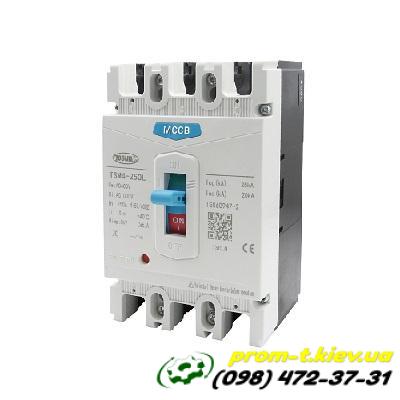

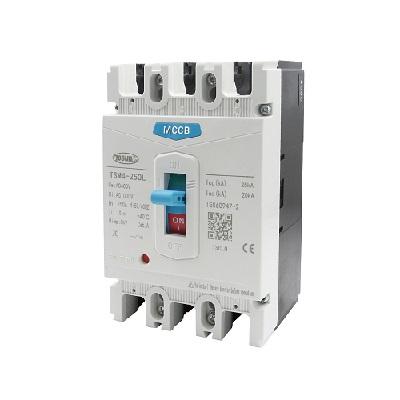

Автоматический выключатель TSM4-250M 125A

Наличие: Есть в наличии

Цену уточняйте

Описание

Автоматический выключатель TSM4-250M 125A представляет собой силовой автоматический выключатель в литом корпусе (MCCB) от производителя TOSUNlux, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий.


Подробное описание его характеристик:

  • Серия: TSM4-250M

  • Номинальный ток (In): 125 А

  • Количество полюсов: 3P (трехполюсный)

  • Тип напряжения: AC (переменный ток)

  • Номинальное рабочее напряжение (Ue): До 400 В AC (50/60 Гц)

  • Номинальное напряжение изоляции (Ui): 750 В AC (50/60 Гц)

  • Номинальное импульсное выдерживаемое напряжение (Uimp): 8 кВ

  • Отключающая способность (Icu): Зависит от напряжения, но для данной серии TSM4-250M часто указывается 25 кА или 35 кА (при 400В). Это важный параметр, показывающий максимальный ток короткого замыкания, который выключатель может успешно отключить без разрушения.

  • Конструктивное исполнение: Корпусной (MCCB - Molded Case Circuit Breaker)

  • Технология расцепителя: Термомагнитный (TM-D). Это означает, что выключатель имеет два типа защиты:

    • Тепловая защита (от перегрузки): Срабатывает при длительном превышении номинального тока, защищая от перегрева проводов. Диапазон регулировки уставки для длительной задержки (Ir) составляет от 0.8 до 1 x In (регулируется).

    • Магнитная защита (от короткого замыкания): Срабатывает мгновенно при резком увеличении тока (короткое замыкание). Уставка мгновенного срабатывания (Ii) фиксирована, обычно около 10 x In, т.е. для 125А это примерно 1250А.

  • Применение: Используется в электрических сетях с номинальной рабочей частотой 50/60 Гц для нечастого переключения цепи и нечастого запуска двигателя. Защищает цепи и подключенные устройства от повреждений, вызванных перегрузкой, коротким замыканием и, в некоторых модификациях, от пониженного напряжения.

  • Соответствие стандартам: Соответствует международному стандарту IEC 60947-2.

  • Монтаж: Фиксированный, на заднюю панель.

  • Механическая износостойкость: 20000 циклов

  • Электрическая износостойкость: 10000 циклов (при 440В AC, In); 20000 циклов (при 440В AC, In/2)

  • Степень защиты: IP40 (от твердых частиц размером более 1 мм, не защищен от воды) по IEC 60529.

  • Рабочая температура окружающей среды: Обычно от -25°C до +70°C (с возможным снижением характеристик при высоких температурах).

  • Габариты: Высота ~236 мм, Ширина ~105 мм, Глубина ~86 мм (могут незначительно отличаться в зависимости от конкретной модификации и производителя).

Дополнительные возможности (могут быть доступны в различных модификациях или приобретаться отдельно):

  • Защита от утечки на землю (дифференциальная защита): Некоторые модели TSM4-250M могут иметь встроенную защиту от утечки на землю или возможность установки дополнительного модуля дифференциальной защиты.

  • Дополнительные контакты: Возможность установки дополнительных контактов для сигнализации положения выключателя (отключен/включен).

Назначение:

Силовые автоматические выключатели серии TSM4-250M с номинальным током 125А предназначены для использования в распределительных щитах, вводно-распределительных устройствах (ВРУ), в промышленности и на объектах гражданского строительства для защиты линий электропередач и электрооборудования от аварийных режимов.
