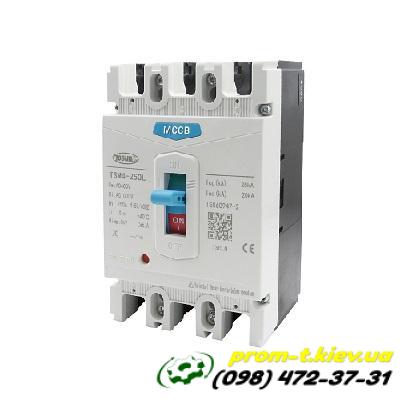

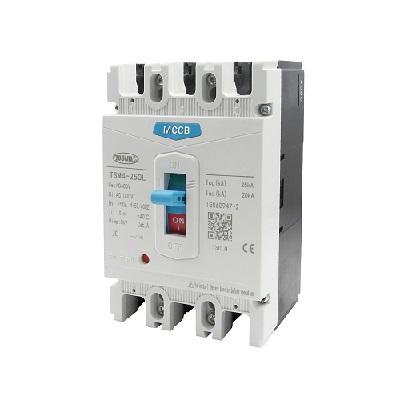

Автоматический выключатель TSM4-250M 160A

Автоматический выключатель TSM4-250M 160A представляет собой силовой автоматический выключатель в литом корпусе, предназначенный для защиты электрических цепей и оборудования от перегрузок, коротких замыканий и пониженного напряжения. Он является частью серии TSM4, которая широко применяется в сетях до 1000В с номинальным рабочим напряжением до 400В и переменным током 50/60 Гц.

Общее назначение и применение:

• Защита: Обеспечивает защиту от повреждений, вызванных перегрузкой, коротким замыканием и пониженным напряжением в электрических цепях.

• Использование: Применяется для нечастого переключения цепей и нечастого запуска двигателей.

• Стандарты: Соответствует международным стандартам, таким как IEC60947-2.

• Области применения: Может использоваться в качестве главного вводного автомата, распределительного автомата для отходящих линий, а также для защиты асинхронных электродвигателей переменного тока.

Основные технические характеристики (для модели TSM4-250M 160A):

• Номинальный ток (In): 160 А.

• Количество полюсов: 3P (3 полюса).

• Номинальное рабочее напряжение (Ue): До 400 В переменного тока (AC).

• Номинальная частота: 50/60 Гц.

• Номинальная отключающая способность (Icu): Зависит от конкретной модификации, но для этой серии часто указывается 25 кА или 35 кА при 400В.

• Тип расцепителя: Комбинированный (тепловой и электромагнитный).

  • Тепловой расцепитель: Защищает от перегрузок. Срабатывает при превышении номинального тока (In). Значение может быть фиксировано заводом-изготовителем.

  • Электромагнитный расцепитель: Защищает от коротких замыканий. Обеспечивает мгновенное отключение при токах короткого замыкания (обычно 10*In).

• Возможность регулировки уставки: В базовых моделях TSM4-250M, как правило, отсутствует возможность регулировки уставок теплового и электромагнитного расцепителей, они фиксированы. Однако, существуют модификации (например, с электронными расцепителями), которые могут предлагать такую возможность.

• Тип монтажа: Винтовой.

• Степень защиты корпуса: Обычно IP20 или IP30 (в зависимости от конкретной модели и производителя).

• Механическая износостойкость: Не менее 10 000 циклов (может достигать 20 000 - 25 000 операций).

• Электрическая износостойкость: Не менее 6 000 - 10 000 циклов.

• Тип клемм: Винтовые.

• Максимальное сечение подключаемого провода: До 50 кв. мм.

• Срок службы: До 30 лет.

Особенности:

• Корпусное исполнение: Выполнен в литом корпусе, что обеспечивает прочность и защиту внутренних элементов.

• Высокая скорость размыкания контактов: Позволяет снизить ток короткого замыкания ниже расчетного значения, повышая безопасность системы.

• Компактные размеры: Способствуют экономии места в электрощите.

• Универсальность подключения: Позволяет использовать как верхние, так и нижние клеммы для подключения питающей линии.

• Баланс цены и надежности: Является экономически эффективным решением при сохранении высокой надежности.

Важные примечания:

• Приведенные характеристики могут незначительно варьироваться в зависимости от конкретного производителя (например, TosunLux, TOMZN, АСКО-УКРЕМ и т.д.), так как серия TSM4-250M может производиться разными компаниями. Всегда рекомендуется сверяться с техническим паспортом (datasheet) конкретного изделия от производителя.

• Калибровка значения срабатывания теплового расцепителя производится при определенной температуре (например, $40^{\circ }C$) с допустимой погрешностью.

Для получения максимально точной информации по конкретному автоматическому выключателю TSM4-250M 160A, рекомендуется обратиться к технической документации или связаться с поставщиком.
