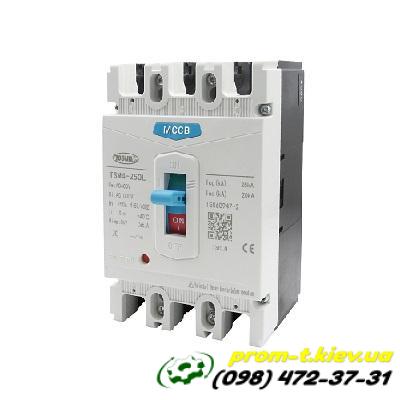

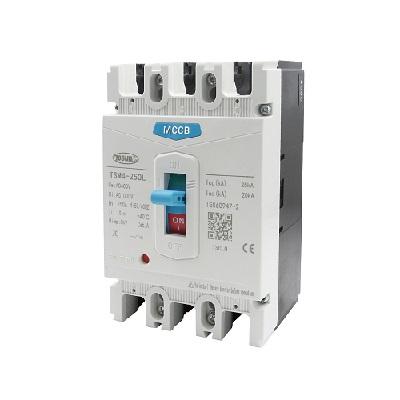

Автоматический выключатель TSM4-250M 225A

Общее описание:

• Назначение: Используется для защиты электрических сетей и подключенных к ним устройств от повреждений, вызванных перегрузкой по току или коротким замыканием. Также может использоваться для нечастого переключения цепей и нечастого запуска двигателей.

• Тип: Корпусной автоматический выключатель (Molded Case Circuit Breaker - MCCB).

• Производитель: Чаще всего ассоциируется с брендом TOSUNlux.

• Соответствие стандартам: Соответствует международным стандартам, таким как IEC60947-2.

Основные характеристики TSM4-250M 225A:

• Номинальный ток (In): 225 А. Это максимальный ток, который выключатель может пропускать непрерывно без срабатывания.

• Серия/Тип: TSM4-250M. "250" в названии серии обычно указывает на габарит (фрейм) выключателя, который может быть рассчитан на токи до 250А. "M" часто означает среднюю отключающую способность.

• Количество полюсов: Обычно 3P (трехполюсный), что означает, что он предназначен для защиты трехфазных цепей. Встречаются также 2P и 4P версии в этой серии.

• Тип напряжения: AC (переменный ток).

• Номинальное рабочее напряжение (Ue): До 400 В AC (для некоторых моделей до 550 В AC 50/60 Гц). Также могут быть версии для цепей 250 В DC.

• Номинальное напряжение изоляции (Ui): 690 В AC 50/60 Гц (согласно IEC 60947-2).

• Номинальное импульсное выдерживаемое напряжение (Uimp): 6 кВ (согласно IEC 60947-2).

• Отключающая способность (Icu): Это максимальный ток короткого замыкания, который выключатель может отключить без разрушения. Для TSM4-250M 225A (модификация "M") она обычно составляет 35 кА.

• Рабочая отключающая способность (Ics): Обычно составляет 50% от Icu. Для данной модели это может быть около 25 кА или 23 кА, в зависимости от конкретной модификации.

• Тип расцепителя: Термомагнитный (TMD или TMA). Это означает, что выключатель имеет два типа защиты:

  • Тепловая защита (от перегрузки): Срабатывает при длительном превышении номинального тока. Время срабатывания зависит от величины перегрузки.

  • Магнитная защита (от короткого замыкания): Срабатывает мгновенно при резком увеличении тока (при коротком замыкании).

• Монтаж: Стационарный (фиксированный) монтаж, обычно на задней плите.

• Управление: Рычажный (тумблер).

• Долговечность:

  • Механическая долговечность: Обычно 10 000 циклов.

  • Электрическая долговечность: Зависит от условий эксплуатации, но обычно ниже механической.

• Степень защиты: IP20 (согласно IEC 60529), что означает защиту от твердых частиц размером более 12,5 мм, но без защиты от воды. С использованием дополнительных аксессуаров (например, поворотной ручки) может достигать IP40 или IP54.

• Рабочая температура окружающей среды: Обычно от -25 °C до +70 °C.

Дополнительные особенности:

• Возможность установки различных аксессуаров: дополнительные контакты, независимые расцепители, расцепители минимального напряжения, моторные приводы и т.д.

• Компактные размеры для своей категории.

Применение:

Автоматические выключатели TSM4-250M 225A применяются в низковольтных электрических установках на промышленных объектах, в коммерческих зданиях, в распределительных щитах и других местах, где требуется надежная защита мощных электрических цепей.
