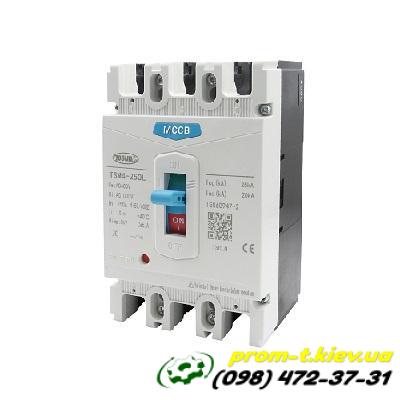

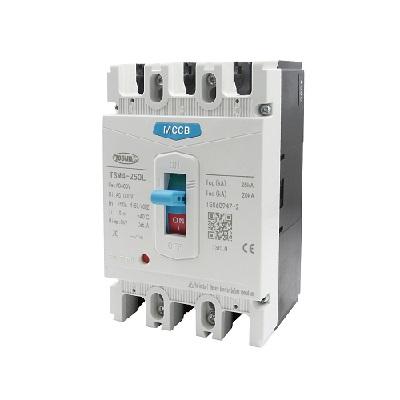

Автоматический выключатель TSM4-250M 250A

Общее описание:

• Назначение: Используется в электрических сетях переменного тока (AC) с частотой 50/60 Гц. Применяется для нечастого переключения цепей и нечастого запуска двигателей.

• Функции защиты: Обеспечивает комплексную защиту от:

  • Перегрузок: Срабатывает при длительном превышении номинального тока, предотвращая перегрев и повреждение кабелей и оборудования.

  • Коротких замыканий: Быстро отключает цепь при возникновении короткого замыкания, минимизируя ущерб.

  • Пониженного напряжения: Может иметь функцию защиты от снижения напряжения, что важно для некоторых типов нагрузок.

• Соответствие стандартам: Соответствует международному стандарту IEC60947-2, что подтверждает его надежность и безопасность.

• Конструктивное исполнение: Корпусной выключатель, что означает, что его основные компоненты заключены в литой корпус.

Основные технические характеристики (для модели 250A):

• Серия: TSM4-250M

• Номинальный ток (In): 250 А

• Количество полюсов: 3P (трехполюсный), что означает, что он предназначен для защиты трехфазных электрических систем.

• Номинальное рабочее напряжение (Ue): До 400 В AC (может применяться в сетях до 1000 В).

• Номинальная отключающая способность (Icu): Обычно указывается в килоамперах (кА). Для данной серии встречаются значения 25кА или 35кА, что указывает на максимальный ток короткого замыкания, который выключатель способен безопасно отключить.

• Тип расцепителя:

  • Тепловой: Реагирует на перегрев, вызванный длительной перегрузкой.

  • Электромагнитный: Реагирует на высокие токи короткого замыкания.

• Механическая износостойкость: Примерно 8,5 тыс. циклов (количество операций включения/выключения).

• Диапазон рабочих температур: От -10 до +40°C (для некоторых моделей может быть от -35 до +50°C).

• Габаритные размеры (приблизительные):

  • Высота: 165 мм

  • Ширина: 107 мм

  • Глубина: 110 мм

• Производитель: Часто встречается под брендом TOSUNlux.

• Гарантийный срок: Обычно 1 год.

Применение:

Автоматические выключатели TSM4-250M, 250A широко используются в различных областях, включая:

• Промышленные объекты

• Коммерческие здания

• Распределительные щиты

• Системы электроснабжения, где требуется надежная защита мощных потребителей.

Важно отметить:

• При выборе автоматического выключателя необходимо точно знать требуемые параметры (номинальный ток, отключающая способность, количество полюсов, тип расцепителя) для конкретной электрической цепи.
