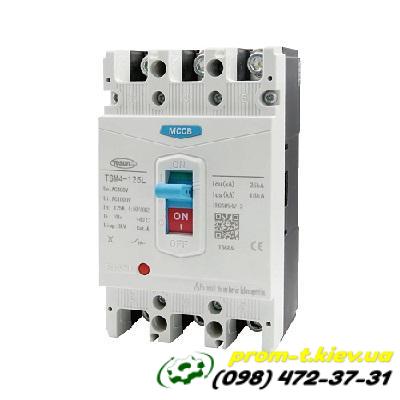

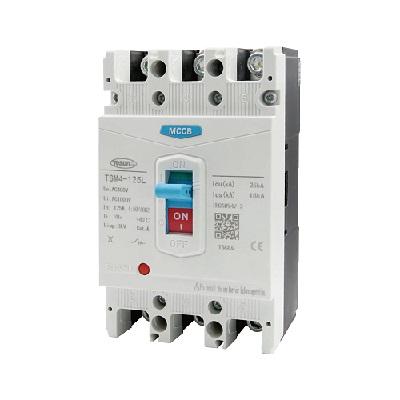

Автоматический выключатель TSM4-400M 200A

Автоматический выключатель TSM4-400M 200A - это силовой автоматический выключатель в литом корпусе (MCCB - Moulded Case Circuit Breaker), предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Он широко применяется в промышленных и коммерческих электроустановках, а также в распределительных сетях.

Основные характеристики:

• Тип изделия: Корпусный автоматический выключатель (MCCB).

• Серия: TSM4.

• Номинальный ток (In): 200 А. Это максимальный непрерывный ток, который выключатель может пропускать без срабатывания.

• Количество полюсов: 3P (трехполюсный), предназначен для защиты трехфазных электрических цепей.

• Номинальное напряжение: Обычно до 690 В AC (для силовых автоматических выключателей, хотя часто указывают 400В для типичных применений в Украине).

• Отключающая способность (Icu): Для TSM4-400M 200A 3P, отключающая способность составляет 35 кА при 400В и 50 кА при 380В. Это максимальный ток короткого замыкания, который выключатель способен безопасно отключить, не повредив при этом свою конструкцию и не поставив под угрозу безопасность персонала. Высокое значение отключающей способности указывает на надежность выключателя в условиях аварийных ситуаций.

• Вид расцепителя: Тепловой и электромагнитный (термомагнитный).

  • Тепловой расцепитель: Защищает от перегрузок. Он реагирует на увеличение температуры, вызванное длительным протеканием тока, превышающего номинальный. Время срабатывания зависит от величины перегрузки (чем больше перегрузка, тем быстрее срабатывание).

  • Электромагнитный расцепитель: Защищает от коротких замыканий. Он срабатывает мгновенно при достижении тока определенного (высокого) значения, характерного для короткого замыкания.

• Возможность регулировки уставки: В большинстве случаев для серии TSM4-M (Magnetic trip fixed) возможность регулировки уставки отсутствует. Расцепители имеют фиксированные настройки срабатывания.

• Производитель: TOSUNlux (Китай).

• Степень защиты IP: IP20 (защита от твердых частиц размером более 12 мм, без защиты от воды). Это стандартная степень защиты для установки внутри электрощитов.

• Частота тока: 50 Гц.

• Условия использования: AC (переменный ток).

Назначение и применение:

Автоматический выключатель TSM4-400M 200A 3P используется для:

• Защиты кабельных линий: Предотвращает перегрев и повреждение кабелей при перегрузках и коротких замыканиях.

• Защиты электрооборудования: Защищает электродвигатели, трансформаторы, электропечи и другое оборудование от повреждений, вызванных ненормальными режимами работы.

• Главных вводных автоматов: В системах распределения электроэнергии на промышленных объектах, в крупных зданиях, где требуется надежная защита фидеров и секций шин.

• Коммутации цепей: Может использоваться для нечастых оперативных включений и отключений электрических цепей.

Особенности конструкции:

• Литой корпус: Обеспечивает высокую механическую прочность и изоляционные свойства.

• Надежный механизм: Разработан для обеспечения быстрого и надежного отключения при аварийных ситуациях.

• Индикация состояния: Обычно имеет индикатор состояния "Включено/Отключено".

• Возможность установки дополнительных аксессуаров (опционально):

  • Независимый расцепитель (для дистанционного отключения).

  • Расцепитель минимального напряжения.

  • Вспомогательные контакты (для сигнализации состояния).

  • Моторный привод (для дистанционного управления).

  • Механическая блокировка.

Преимущества:

• Высокая отключающая способность: Позволяет использовать выключатель в сетях с высокими токами короткого замыкания.

• Надежная защита: Обеспечивает комплексную защиту от перегрузок и коротких замыканий.

• Компактность: Несмотря на высокую отключающую способность и номинальный ток, имеет относительно компактные размеры для своего класса.

• Доступность аксессуаров: Возможность дооснащения для расширения функционала и интеграции в системы автоматизации.

При выборе автоматического выключателя необходимо тщательно сопоставить его характеристики с параметрами защищаемой цепи, включая номинальный ток нагрузки, ожидаемый ток короткого замыкания, напряжение сети и условия эксплуатации.
