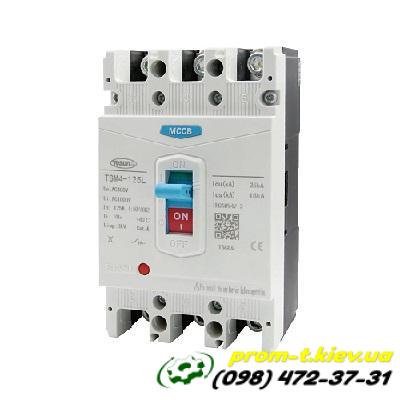

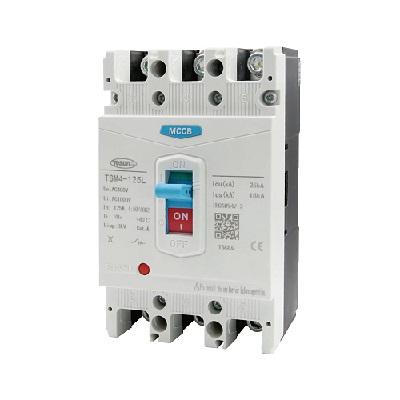

Автоматический выключатель TSM4-630M 500A

Автоматический выключатель TSM4-630M 500A относится к категории силовых автоматических выключателей в литом корпусе (MCCB - Molded Case Circuit Breaker). Этот тип выключателей предназначен для защиты электрических цепей и оборудования от перегрузок, коротких замыканий и низкого напряжения.

Общие характеристики:

• Тип: Силовой автоматический выключатель в литом корпусе (MCCB).

• Серия: TSM4 (может быть частью серии TosunLux TSM4).

• Номинальный ток (In): 500 А. Это максимальный ток, который выключатель может пропускать непрерывно без срабатывания.

• Количество полюсов: Обычно 3-полюсный, но могут быть доступны и другие конфигурации (например, 4-полюсные).

• Расцепители: Вероятно, оснащен комбинированным термомагнитным расцепителем.

  • Термический расцепитель: Защищает от перегрузок (длительных превышений номинального тока). Диапазон настройки может быть регулируемым.

  • Магнитный расцепитель: Защищает от коротких замыканий (мгновенное срабатывание при значительном превышении тока).

• Номинальное рабочее напряжение (Ue): Обычно до 690 В AC, с изоляционным напряжением до 1000 В AC.

• Отключающая способность (Icu/Ics): Это один из важнейших параметров, указывающий на максимальный ток короткого замыкания, который выключатель способен безопасно отключить. Для серии TSM4-630M 500A этот показатель может варьироваться, но обычно он находится в диапазоне 35 кА, 50 кА или даже 65 кА при 400 В AC.

  • Icu (Ultimate Short-Circuit Breaking Capacity): Максимальный ток короткого замыкания, который выключатель может отключить один раз без разрушения.

  • Ics (Service Short-Circuit Breaking Capacity): Максимальный ток короткого замыкания, который выключатель может отключить несколько раз без потери работоспособности (обычно 50-100% от Icu).

Конструктивные особенности и функции:

• Компактный размер: Выключатели TSM4-630M обычно имеют модульную конструкцию, что позволяет экономить место в распределительных щитах.

• Унификация: Возможность использования общих аксессуаров для различных моделей серии.

• Модульная система гашения дуги: Эффективное гашение электрической дуги при отключении короткого замыкания.

• Высокая механическая и электрическая износостойкость: Указывает на количество циклов включения/отключения, которые выключатель может выдержать.

  • Механическая износостойкость: до 20000 циклов.

  • Электрическая износостойкость: до 4000 циклов (в зависимости от производителя).

• Возможность установки: Может быть установлен как вертикально, так и горизонтально.

• Дополнительные аксессуары: Могут быть доступны различные аксессуары, такие как:

  • Дополнительные контакты (вспомогательные контакты, сигнальные контакты).

  • Независимые расцепители (шунтовый расцепитель, минимальный расцепитель напряжения).

  • Моторные приводы для дистанционного управления.

  • Выкатные или втычные исполнения.

Применение: Автоматические выключатели TSM4-630M 500A используются в распределительных системах переменного тока 50/60 Гц, для:

• Распределения электрической энергии.

• Защиты цепей и электрооборудования промышленных, коммерческих и жилых объектов.

• Защиты трансформаторов, генераторов и других крупных нагрузок.

Условия эксплуатации:

• Высота над уровнем моря: Обычно до 2000 метров.

• Температура окружающей среды: От -5°C до +40°C (с возможными расширениями для специальных исполнений, например, морских).

• Устойчивость к внешним воздействиям: Устойчивость к влажному воздуху, плесени, ядерному излучению (для некоторых моделей).
