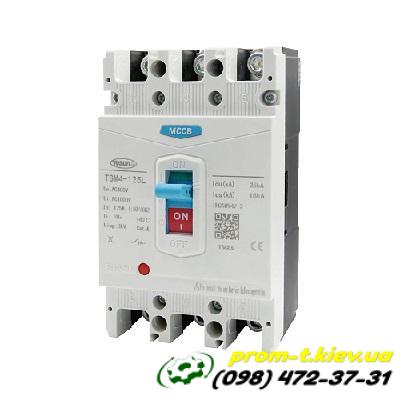

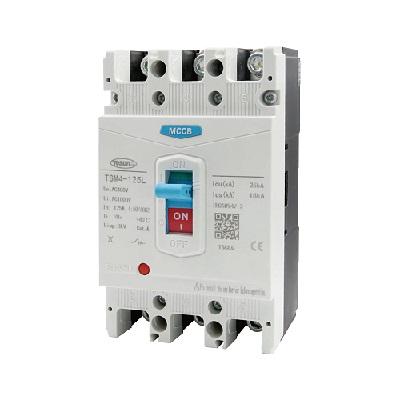

Автоматический выключатель TSM4-800M 700A

Общее описание:

• Назначение: Предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих электроустановках. Используется для защиты кабельных линий, электродвигателей, трансформаторов и другого оборудования.

• Тип: Корпусной (шафовый) автоматический выключатель. Это означает, что он поставляется в готовом корпусе, обеспечивающем защиту внутренних элементов.

• Производитель: TOSUNlux.

Ключевые характеристики TSM4-800M 700A:

• Серия: TSM4-800M.

• Номинальный ток: 700 А. Это максимальный ток, который выключатель может пропускать непрерывно без срабатывания.

• Номинальный ток рамы (Frame Size): 800 А. Это относится к максимальному току, на который рассчитана конструкция выключателя данной серии. В данном случае, это выключатель на 700А, но его конструктив позволяет выпускать и выключатели до 800А в этой же раме.

• Количество полюсов: 3P (3 полюса). Это означает, что он предназначен для трехфазных электрических систем.

• Отключающая способность (предельная коммутационная способность):

  • 35 кА.

  • 50 кА.

  • Примечание: Отключающая способность указывает на максимальный ток короткого замыкания, который выключатель способен безопасно прервать, не разрушаясь. Разные исполнения могут иметь разную отключающую способность. При выборе важно учитывать ожидаемый ток короткого замыкания в точке установки.

• Конструктивное исполнение: Корпусной.

• Артикул: Часто используется артикул 6931934241990 для модели на 700А.

Особенности и преимущества (общие для серии TSM4):

• Надежность: Конструкция в литом корпусе обеспечивает высокую механическую прочность и защиту от внешних воздействий.

• Широкий диапазон применения: Подходит для различных типов нагрузок и объектов.

• Компактность: Несмотря на высокую номинальную мощность, MCCB часто более компактны, чем аналогичные воздушные автоматические выключатели (ACB).

• Возможность установки дополнительных аксессуаров: Для автоматических выключателей серии TSM4 обычно доступны различные аксессуары, такие как:

  • Независимые расцепители (shunt trip).

  • Расцепители минимального напряжения (undervoltage release).

  • Вспомогательные контакты (auxiliary contacts).

  • Сигнальные контакты (alarm contacts).

  • Мотор-приводы для дистанционного управления.

  • Устройства блокировки и т.д.

Применение:

• Главные распределительные щиты (ГРЩ).

• Вводно-распределительные устройства (ВРУ).

• Защита крупных потребителей в промышленности, коммерческих зданиях, дата-центрах и т.д.

При выборе автоматического выключателя TSM4-800M 700A необходимо учитывать:

• Номинальное напряжение сети: Выключатель должен быть рассчитан на напряжение вашей электрической системы.

• Ток нагрузки: Номинальный ток выключателя должен быть достаточным для пропускания рабочего тока, но при этом обеспечивать защиту от перегрузок.

• Ток короткого замыкания: Отключающая способность выключателя должна быть выше или равна ожидаемому току короткого замыкания в точке установки.

• Требуемая функциональность: Необходимость в дополнительных аксессуарах (дистанционное управление, сигнализация и т.д.).

Для получения наиболее точной и полной информации, включая детальные кривые срабатывания, габаритные размеры и схемы подключения, рекомендуется обращаться к официальной технической документации (datasheet) производителя TOSUNlux для модели TSM4-800M.
