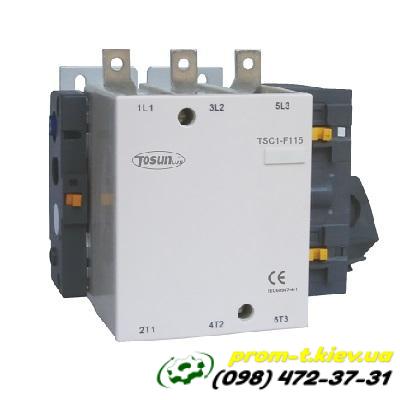

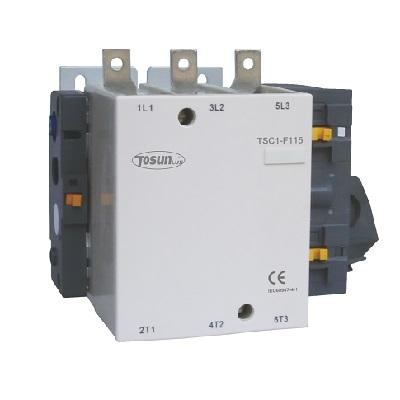

Контактор TSC1-F330 3P+NO 330А

Общее описание:

• Назначение: Контакторы серии TSC1-F (включая TSC1-F330) предназначены для дистанционного управления и коммутации силовых цепей. Их основное применение – это пуск, остановка и реверсирование трехфазных асинхронных двигателей, а также управление другими активно-индуктивными нагрузками. Они также могут использоваться для управления распределительными цепями.

• Соответствие стандартам: Продукция соответствует международным стандартам EN/IEC 60947-4, что гарантирует безопасность и надежность использования.

• Тип контактора: Контактор переменного тока (AC Contactor).

Основные характеристики TSC1-F330:

• Номинальный ток (AC-3): 330 А. Это означает, что контактор способен коммутировать ток до 330 А при работе с двигателями (категория применения AC-3).

• Количество полюсов: 3P (трехполюсный). Это означает, что он имеет три основных силовых контакта для коммутации трехфазной цепи.

• Вспомогательные контакты: +NO (один нормально открытый). Помимо трех силовых контактов, контактор имеет один дополнительный нормально открытый (NO - Normally Open) контакт, который может использоваться для цепей управления, сигнализации или блокировки.

• Номинальное напряжение: До 1000 В переменного тока (AC) при частоте 50 Гц или 60 Гц.

• Номинальный ток (AC-1): Для работы с резистивными нагрузками (категория применения AC-1) контактор TSC1-F330 имеет номинальный ток 400 А.

• Применение:

  • Управление двигателями: Для частых пусков, остановок и реверсирования электродвигателей.

  • Распределительные цепи: Для коммутации распределительных цепей с током до 1600 А (для всей серии TSC1-F).

Дополнительные возможности и функции (общие для серии TSC1-F):

• Совместимость с аксессуарами: Контакторы данной серии могут быть дооснащены различными дополнительными модулями, такими как:

  • Дополнительные контактные блоки (для увеличения количества вспомогательных контактов).

  • Тепловые реле перегрузки (для защиты двигателей от перегрузок).

  • Таймеры задержки.

  • Устройства механической блокировки.

• Долговечность:

  • Электрическая износостойкость: Указывает на количество циклов коммутации под нагрузкой, которое контактор может выдержать. Для серии TSC1-F она обычно высокая.

  • Механическая износостойкость: Указывает на количество циклов механической работы (открытие/закрытие контактов без тока), которое контактор может выдержать.

• Управление: Управление контактором осуществляется путем подачи напряжения на его катушку (обмотку), которая может иметь различные номинальные напряжения (например, 24 В, 48 В, 110 В, 220 В, 380 В переменного тока).

Использование:

Контактор TSC1-F330 является надежным и высокопроизводительным решением для использования в системах автоматизации и управления промышленным оборудованием, где требуется коммутация высоких токов. Он находит применение в электрощитах, системах управления производственными линиями, насосными станциями, вентиляционными системами и т.д.
