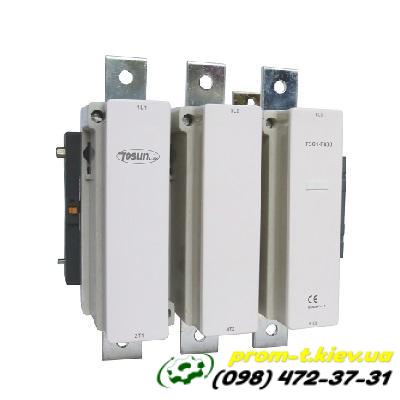

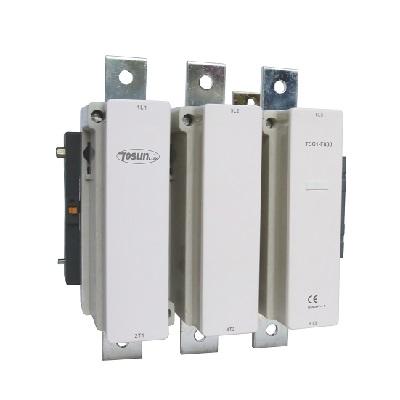

Контактор TSC1-F400 3P+NO 400А

Контактор TSC1-F400 3P+NO 400А относится к серии электромагнитных контакторов, предназначенных для коммутации силовых цепей переменного тока. Он часто используется для пуска, остановки и питания трехфазных электродвигателей или других нагрузок.

Общее описание:

• Тип: Электромагнитный контактор.

• Серия: TSC1-F (или аналогичные F-серии у других производителей, например, CJX2-F, LC1-F).

• Применение: Предназначен для коммутации цепей переменного тока (AC) частотой 50 (60) Гц. Используется для управления электрическими двигателями (категория применения AC-3) и другими индуктивными или резистивными нагрузками.

• Соответствие стандартам: Технические характеристики контакторов этой серии обычно соответствуют требованиям международных стандартов, таких как ДСТУ IEC 60947-4.

• Производитель: TOSUNlux (упоминается в одном из источников), но аналогичные контакторы производятся и другими компаниями (CNC Electric, IEK, Chint, E.NEXT, АСКО-УКРЕМ и т.д.).

Ключевые характеристики TSC1-F400 3P+NO 400А:

• Количество полюсов:

  • 3P (3 полюса): Означает, что контактор имеет три главных силовых контакта, предназначенных для коммутации трех фаз.

  • +NO (1 нормально открытый дополнительный контакт): В дополнение к трем силовым контактам, контактор имеет один вспомогательный контакт, который в обычном (ненажатом) состоянии разомкнут, а при включении контактора замыкается. Этот контакт часто используется в цепях управления (например, для сигнализации состояния или для схем самоподхвата).

• Номинальный ток (Ie): 400 А (ампер). Это максимальный ток, который контактор способен коммутировать в режиме AC-3 (для двигательной нагрузки) при номинальном напряжении.

• Номинальное напряжение изоляции (Ui): 1000 В (вольт). Это максимальное напряжение, которое изоляция контактора может выдерживать без повреждений.

• Условный тепловой ток (Ith): Обычно 450 А (для открытой установки). Это максимальный ток, который контактор может проводить длительное время без перегрева (используется для расчетов при определении номинального тока).

• Максимальная мощность трехфазного двигателя: До 200 кВт при соответствующем напряжении (например, 380 В AC-3).

• Напряжение питания катушки управления: Может быть различным, например, 220В AC или 400В AC, в зависимости от конкретной модификации. Указание "400А" в названии относится к номинальному току силовых контактов, а не к напряжению катушки.

• Электрический ресурс: Примерно 800 000 циклов. Количество операций включения/выключения под нагрузкой, после которых контактор сохраняет свои заявленные электрические характеристики.

• Механический ресурс: Примерно 6 000 000 циклов. Общее количество механических операций включения/выключения контактора, без учета нагрузки на контакты.

• Частота коммутаций: До 600 циклов в час. Максимальное количество операций включения/выключения контактора в течение часа.

• Сечение провода: Соответствует току 400А, обычно требует использования проводников большого сечения (например, 305 мм²).

• Наличие теплового реле: Обычно не входит в комплект поставки контактора и приобретается отдельно. Для защиты двигателя от перегрузок к контактору часто подключается совместимое тепловое реле (например, серии LR9-F).

• Исполнение: Корпусное, нереверсивное (если не указано иное).

Функциональность:

Контактор работает по принципу электромагнита. При подаче напряжения на катушку управления создается магнитное поле, которое притягивает якорь, замыкая главные силовые контакты и размыкая/замыкая вспомогательные контакты. При снятии напряжения с катушки, пружины возвращают контакты в исходное положение.

Назначение:

• Пуск и остановка асинхронных электродвигателей.

• Коммутация нагревательных элементов.

• Управление осветительными установками.

• Подключение и отключение других мощных потребителей электроэнергии.

Преимущества:

• Высокая коммутационная способность для больших токов.

• Длительный срок службы.

• Надежность в работе.

• Возможность удаленного управления.

• Простая интеграция в схемы автоматизации.

При выборе контактора всегда следует учитывать не только номинальный ток, но и напряжение катушки управления, категорию применения (AC-1, AC-3 и т.д.), а также наличие необходимых дополнительных контактов.
