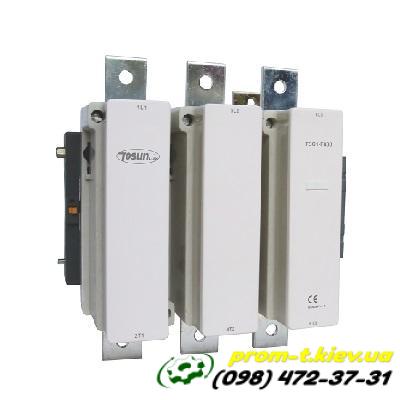

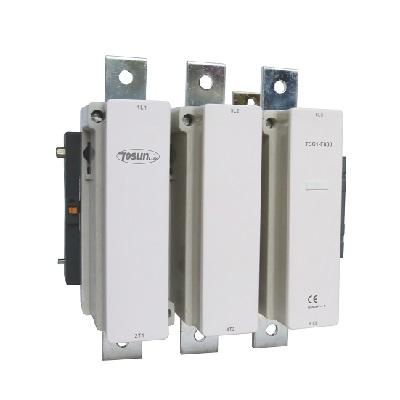

Контактор TSC1-F800 3P+NO 800А

Общее описание:

• Тип: Электромагнитный контактор.

• Серия: TSC1-F (часто указывается производитель TOSUNlux).

• Назначение: Используется для дистанционного управления и защиты трехфазных двигателей, а также для коммутации других индуктивных и активных нагрузок в сетях переменного тока.

• Исполнение: Корпусное.

• Тип работы: Нереверсивный.

• Наличие теплового реле: Обычно не встроенное (при необходимости защиты от перегрузок требуется отдельное тепловое реле).

Основные характеристики:

• Номинальный ток (In): 800 А. Это максимальный ток, который контактор может длительно пропускать через свои главные контакты. Важно отметить, что это ток для категории применения AC-3 (для коммутации асинхронных двигателей), в то время как для резистивных нагрузок (AC-1) контактор может выдерживать больший ток, но эта информация обычно не указывается в названии модели.

• Количество полюсов (3P): Обозначает наличие трех главных (силовых) контактов, предназначенных для коммутации трех фаз электрической сети. Эти контакты являются нормально разомкнутыми (NO) в обесточенном состоянии контактора.

• Дополнительный контакт (+NO): Обозначает наличие одного вспомогательного контакта типа "нормально открытый" (Normally Open). Этот контакт замыкается при подаче напряжения на катушку контактора и размыкается при ее обесточивании. Вспомогательные контакты используются для цепей управления, сигнализации, блокировок и т.д.

• Напряжение питания катушки управления: Может варьироваться, но часто встречается 400В AC. Необходимо уточнять при покупке, так как доступны различные варианты напряжений катушек (например, 24В, 48В, 110В, 220В, 380В, 400В AC или DC).

• Тип напряжения катушки: AC (переменный ток).

• Потребление катушки: Например, 2,4 Вт (может варьироваться).

• Время срабатывания: Обычно указывается время замыкания и размыкания контактов. Например, 70 мс при замыкании и 25 мс при размыкании.

• Температура окружающей среды: Диапазон рабочих температур, например, от -5°C до +60°C.

• Типы присоединения: Могут быть винтовые клеммы, предназначенные для подключения силовых кабелей и проводников управления. Могут быть рассчитаны на подключение с кабельными наконечниками для надежного контакта при высоких токах.

• Производитель: Чаще всего TOSUNlux (Китай), но аналогичные модели могут производиться и другими компаниями.

Применение:

Контактор TSC1-F800 3P+NO 800А применяется в различных промышленных и энергетических установках для:

• Пуска, остановки и реверсирования (при использовании двух контакторов) трехфазных электродвигателей.

• Коммутации мощных нагревательных элементов.

• Управления осветительными сетями большой мощности.

• В составе систем автоматики и управления производственными процессами.

Важные аспекты при выборе и эксплуатации:

• Категория применения: Убедитесь, что выбранный контактор соответствует категории применения вашей нагрузки (например, AC-1 для резистивных нагрузок, AC-3 для асинхронных двигателей). Номинальный ток 800А обычно относится к AC-3.

• Напряжение катушки: Обязательно убедитесь, что напряжение управляющей цепи соответствует напряжению катушки контактора.

• Дополнительные контакты: При необходимости используйте вспомогательные контакты (NO или NC) для реализации логики управления и сигнализации.

• Защита от перегрузок: Для защиты электродвигателей от перегрузок и коротких замыканий рекомендуется использовать совместно с контактором тепловые реле и автоматические выключатели.
