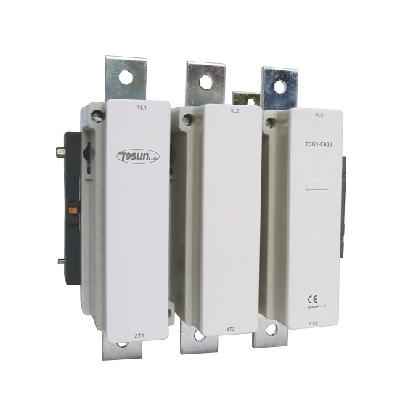

Контактор TSC1-F630 3P+NO 630А

Вот его полное описание и основные характеристики:

Общее описание:

• Назначение: Контакторы серии TSC1-F (включая TSC1-F630) применяются в цепях с номинальным напряжением до 1000 В переменного тока (AC) с частотой 50 Гц или 60 Гц. Они используются для дистанционного отключения цепей, частого запуска и управления электродвигателями. Также могут быть использованы для управления распределительными цепями с номинальным током до 1600 А (для данной модели - 630А).

• Соответствие стандартам: Продукция соответствует стандартам EN/IEC 60947-4.

• Производитель: Чаще всего встречается под брендом TOSUNlux или аналогичными китайскими производителями.

Ключевые характеристики TSC1-F630 3P+NO 630А:

• Модель: TSC1-F630

• Номинальный ток (AC-3): 630 А (при напряжении до 400В) - это ток, который контактор может коммутировать при индуктивной нагрузке, например, при пуске асинхронных двигателей.

• Количество полюсов: 3P (3 главных полюса, предназначенных для коммутации силовой цепи).

• Дополнительные контакты: +NO (Normally Open) - один нормально открытый вспомогательный контакт. Этот контакт замыкается при срабатывании контактора и может быть использован в цепях управления или сигнализации.

• Номинальное напряжение изоляции (Ui): До 1000 В.

• Условный тепловой ток (Ith): Обычно указывается более высокое значение, например, 800 А (для AC-1, при активной нагрузке).

• Максимальная мощность трехфазного двигателя (AC-3): Например, 335 кВт при 380В.

• Номинальное напряжение катушки управления: Может варьироваться (например, 220 В AC, 380 В AC или 400 В AC) - это напряжение, которое подается на катушку для срабатывания контактора.

• Электрический ресурс: Примерно 800 000 циклов (количество операций включения/выключения под нагрузкой).

• Механический ресурс: Примерно 6 000 000 циклов (количество операций включения/выключения без нагрузки).

• Частота коммутаций: До 600 циклов в час.

• Тип контактора: Нереверсивный.

Применение:

• Управление мощными электродвигателями.

• Коммутация нагревательных элементов.

• Включение/выключение осветительных систем большой мощности.

• В качестве главного коммутационного аппарата в силовых щитах.

Важные примечания:

• При выборе контактора всегда учитывайте номинальный ток (AC-3 для индуктивных нагрузок и AC-1 для активных), напряжение катушки управления, количество главных и вспомогательных контактов, а также частоту коммутаций и тип нагрузки.

• Для защиты двигателя от перегрузок часто используются совместно с тепловыми реле.

Если вам нужна более подробная информация по конкретным размерам, схемам подключения или детализации характеристик, рекомендуется обратиться к технической документации (datasheet) от производителя (например, TOSUNlux) или поставщика.
