Реле контроля напряжения и тока TDP2-3 100А 3NO (380В)

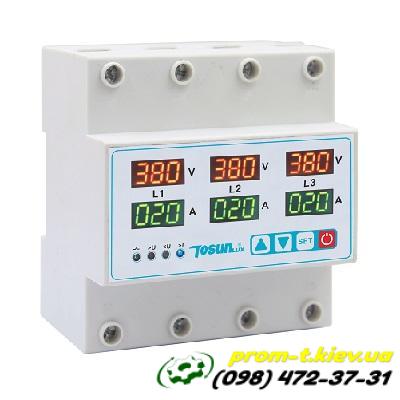

Реле контроля напряжения и тока TDP2-3 100А 3NO (380В) — это многофункциональное защитное устройство, предназначенное для мониторинга параметров трехфазной электрической сети и защиты подключенного оборудования от различных аварийных режимов.

Основные характеристики:

• Модель: TDP2-3

• Тип системы: Трехфазная (380В / 400В АС)

• Номинальный ток: 100 А (максимальный ток, который устройство способно пропустить через себя без повреждений).

• Количество контактов: 3NO (3 нормально разомкнутых контакта) — это означает, что реле имеет три выходных контакта, которые находятся в разомкнутом состоянии при нормальной работе и замыкаются при срабатывании или выполнении условий для коммутации.

• Производитель: Часто встречается под брендами TOSUNlux, CHINT и другими производителями электротехнического оборудования.

• Монтаж: На DIN-рейку, что обеспечивает удобство установки в стандартные электрические щиты.

Функции и особенности:

1. Контроль напряжения:

   • Защита от перенапряжения (Overvoltage Protection): Реле отключает нагрузку, если напряжение в одной или нескольких фазах превышает установленный верхний порог.

   • Защита от пониженного напряжения (Undervoltage Protection): Реле отключает нагрузку, если напряжение в одной или нескольких фазах падает ниже установленного нижнего порога. Для модели 100А нижний предел отключения Umin часто указывается от 80В.

   • Контроль асимметрии/перекоса фаз: Некоторые модели могут контролировать дисбаланс напряжения между фазами, отключая нагрузку при значительном отклонении.

   • Контроль пропадания фаз: Отключает нагрузку при обрыве (пропадании) одной или нескольких фаз.

   • Контроль последовательности фаз (Phase Sequence Protection): Определяет правильность чередования фаз (L1, L2, L3) и отключает нагрузку, если последовательность нарушена. Это критично для двигателей и другого трехфазного оборудования, чувствительного к направлению вращения.

2. Контроль тока (Overcurrent Protection):

   • Защита от перегрузки по току: Реле отключает нагрузку, если потребляемый ток превышает установленное максимальное значение (100А для данной модели или регулируемый порог в пределах этого значения) в течение заданного времени. Это предотвращает перегрев кабелей и оборудования.

3. Регулируемые параметры:

   • Уставки по напряжению: Пользователь может настраивать верхние и нижние пределы напряжения, при которых срабатывает защита.

   • Уставки по току: Возможность настройки максимального допустимого тока.

   • Время задержки срабатывания: Регулируемая задержка времени отключения при обнаружении неисправности (например, 0.1 - 30 секунд), что позволяет избежать ложных срабатываний от кратковременных скачков или провалов.

   • Время задержки автоматического восстановления: Время, через которое реле снова включает нагрузку после восстановления нормальных параметров сети (для функций с автовосстановлением).

4. Автоматическое восстановление (Auto-recovery function):

   • После устранения причины аварии (например, восстановления нормального напряжения), реле автоматически включает нагрузку через заданное время. Эта функция делает систему более автономной, но может быть отключена, если требуется ручной сброс.

5. Индикация:

   • Часто оснащено дисплеем (LED или LCD) для отображения текущих значений напряжения, тока, а также индикации состояния (норма, авария, режим работы).

   • Светодиодные индикаторы для быстрого определения состояния (например, "Норма", "Авария по напряжению", "Авария по току").

6. Применение:

   • Защита электродвигателей, насосов, компрессоров, холодильного оборудования.

   • Защита чувствительного электронного оборудования.

   • Обеспечение стабильной работы в системах электроснабжения жилых, коммерческих и промышленных объектов.

   • Используется в составе систем автоматики и управления.

Принцип работы:

Реле TDP2-3 постоянно измеряет параметры трехфазной сети (напряжение в каждой фазе, ток). Если какой-либо из контролируемых параметров (напряжение или ток) выходит за пределы установленных пользователем порогов на заданное время, реле размыкает свои контакты (3NO), тем самым отключая подачу питания на защищаемое оборудование. После того как параметры сети возвращаются в норму, и истекает установленное время задержки восстановления, реле автоматически замыкает контакты, восстанавливая питание.

Преимущества:

• Комплексная защита оборудования от широкого спектра сетевых аномалий.

• Наличие регулируемых параметров позволяет точно настроить устройство под конкретные нужды.

• Автоматическое восстановление повышает удобство эксплуатации.

• Компактные размеры для установки на DIN-рейку.

При выборе и установке данного реле всегда необходимо руководствоваться инструкциями производителя, чтобы обеспечить правильное подключение и надежную работу.
