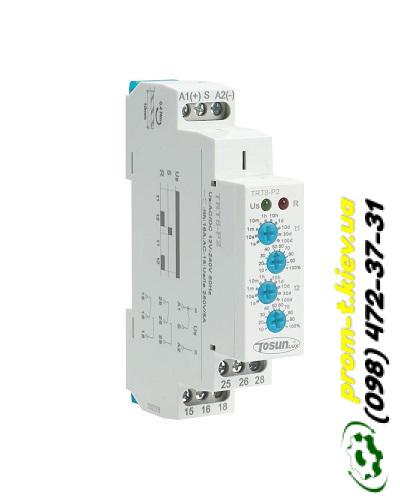

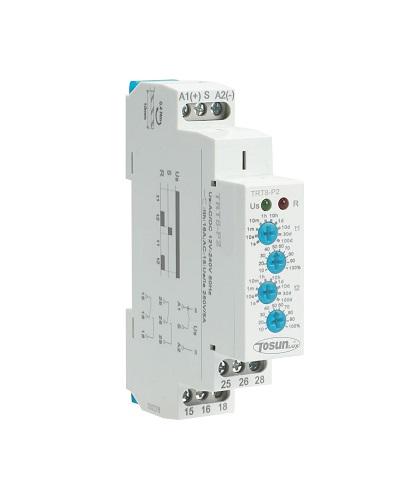

Реле импульсное TRT8-P2/A230

Основные характеристики и назначение:

• Назначение: Используется для задержки включения/выключения нагрузки, генерации импульсов, управления освещением, нагревательными элементами, двигателями, вентиляторами и другим оборудованием, где требуется временное управление.

• Тип: Многофункциональное импульсное реле времени (или реле задержки с импульсным выходом).

• Модель: TRT8-P2/A230.

  • "P2" указывает на то, что это реле с импульсным выходом. Существуют также другие модификации (например, A2 для задержки включения ON, E2 для задержки выключения OFF, X2 для многофункциональных реле задержки).

  • "A230" указывает на номинальное напряжение питания 230В переменного тока.

Подробное описание функций и особенностей:

1. Напряжение питания (Voltage Range):

   • TRT8-P2/A230 работает от переменного тока (AC) 230В.

   • Допустимое отклонение напряжения питания: обычно -15% до +10% от номинального.

2. Диапазоны времени (Time Ranges):

   • Очень широкий диапазон регулировки времени: от 0.1 секунды до 100 дней.

   • Регулировка осуществляется потенциометром (ручкой) на лицевой панели.

   • Этот диапазон обычно разделен на несколько поддиапазонов (например, 0.1 с - 1 с, 1 с - 10 с, 0.1 мин - 1 мин, 1 мин - 10 мин, 0.1 ч - 1 ч, 1 ч - 10 ч, 0.1 дня - 1 день и т.д.), что позволяет точно настроить необходимое время.

3. Функции задержки и импульса:

   • Основная функция - генерация импульса или задержка подключения нагрузки на определенный период времени.

   • Модель "P2" (Pulse output) позволяет отдельно настраивать время задержки и ширину импульса. Это означает, что реле сначала выдерживает паузу (задержку), а затем выдает импульс определенной длительности.

   • Могут быть другие режимы:

     • Задержка включения (ON delay): Реле замыкает контакты после заданной задержки с момента подачи питания.

     • Задержка выключения (OFF delay): Реле замыкает контакты сразу, а размыкает после заданной задержки с момента снятия питания.

     • Циклический режим (Cycler): Реле периодически замыкает и размыкает контакты с заданными интервалами ON и OFF.

     • В целом, устройства серии TRT8 могут иметь до 20 различных режимов задержки, включая те, что управляются питанием и те, что управляются внешним сигналом.

4. Выходные контакты:

   • Количество: TRT8-P2/A230 обычно имеет 2 группы контактов (2SPDT - два переключающих контакта). Это позволяет коммутировать две независимые нагрузки или использовать контакты для различных целей в одной схеме.

   • Номинальный ток: 16А (AC1) при 250В AC. Это означает, что оно способно коммутировать значительную нагрузку.

   • Напряжение переключения: 250 В AC / 24 В DC.

5. Индикация:

   • Зеленый светодиод: Индикация наличия напряжения питания (POWER).

   • Красный светодиод: Индикация состояния выходного реле (RELAY ON/OFF).

6. Монтаж:

   • Предназначено для установки на DIN-рейку.

   • Компактный размер: 1 модуль (ширина 18 мм), что экономит место в электрощитке.

7. Точность и надежность:

   • Точность повторения: обычно около 0.2% от заданного значения.

   • Механическая износостойкость: до 10 000 000 операций.

   • Электрическая износостойкость (AC1): до 100 000 операций.

   • Температурный коэффициент: 0.05%/°C.

8. Дополнительные функции (в зависимости от конкретной реализации):

   • Возможность сброса времени задержки путем кратковременного замыкания специальной клеммы (S-A1).

   • Сохранение настроек в энергонезависимой памяти (обычно по умолчанию).

9. Условия эксплуатации:

   • Рабочая температура: от -20°C до +55°C.

   • Температура хранения: от -35°C до +75°C.

   • Степень защиты: IP40 (передняя панель), IP20 (клеммы).

Применение TRT8-P2/A230:

• Системы освещения: Задержка включения/выключения света, создание мигающих эффектов.

• Вентиляция и кондиционирование: Управление вентиляторами по таймеру, задержка запуска компрессоров.

• Насосные станции: Автоматическое включение/выключение насосов через заданные интервалы.

• Промышленные процессы: Управление последовательностью операций, задержка срабатывания различных механизмов.

• Системы автоматизации: Использование в составе различных автоматизированных систем для выполнения временных функций.

Импульсное реле TRT8-P2/A230 является универсальным и надежным компонентом для автоматизации, позволяющим точно управлять временными интервалами в различных электрических цепях.
