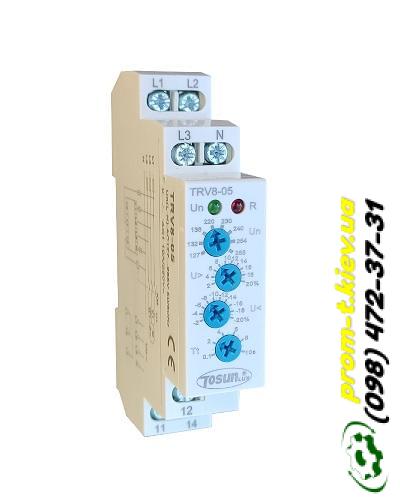

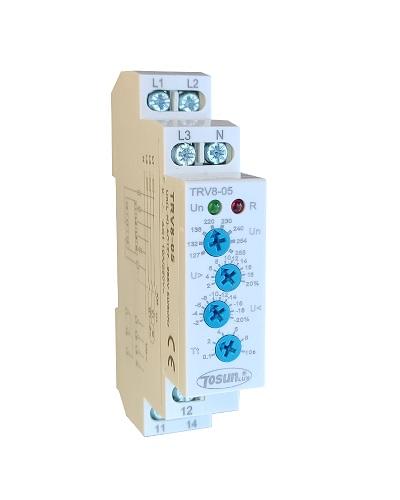

Реле контроля напряжения TRV8-05/M265

Реле контроля напряжения TRV8-05/M265 — это трехфазное модульное реле, предназначенное для защиты электрооборудования от различных проблем с качеством электропитания в трехфазных сетях с нейтралью. Оно контролирует фазное напряжение (напряжение между фазой и нейтралью).

Назначение и применение:

• Основная цель: Защита трехфазного электрооборудования (двигатели, насосы, холодильные установки и т.д.) и однофазных нагрузок, подключенных к такой сети, от нештатных режимов работы, вызванных отклонениями параметров напряжения.

• Контролируемые параметры:

  • Повышенное напряжение (Over-voltage): Когда напряжение на одной или нескольких фазах превышает установленный верхний порог.

  • Пониженное напряжение (Under-voltage): Когда напряжение на одной или нескольких фазах опускается ниже установленного нижнего порога.

  • Асимметрия фаз (Asymmetry): Контроль перекоса фаз по напряжению. Модель TRV8-05/M265 имеет фиксированный порог асимметрии -8%.

  • Обрыв фазы (Phase failure): Отсутствие напряжения на одной или нескольких фазах.

  • Нарушение чередования фаз (Phase sequence): Неправильный порядок следования фаз (L1-L2-L3).

• Сферы применения:

  • Управление подключением подвижного оборудования (строительное, сельскохозяйственное оборудование, рефрижераторы).

  • Защита людей и оборудования от последствий обратного хода (например, в двигателях).

  • Переключение между основным и аварийным источниками питания (в схемах АВР).

  • Защита от потери фазы для нагрузки.

Ключевые характеристики (для TRV8-05/M265):

• Тип: Трехфазное реле контроля напряжения с нейтралью.

• Модель: TRV8-05/M265.

  • "M265" в названии указывает на то, что реле контролирует фазное напряжение (P-N, фаза-нейтраль). Существуют также модели M460, которые контролируют линейное напряжение (P-P, фаза-фаза).

• Номинальное напряжение питания/контроля: Широкий диапазон фазного напряжения. Для M265 это обычно от 127В до 265В AC, с возможностью выбора одной из 8 фиксированных уставок (например, 127В, 132В, 138В, 220В, 230В, 240В, 254В, 265В) с помощью ручки.

• Контролируемые клеммы: L1-L2-L3-N (все три фазы и нейтраль).

• Принцип измерения: Истинное среднеквадратичное значение (True RMS), что обеспечивает высокую точность измерения напряжения независимо от формы кривой.

• Точность измерения напряжения: Обычно менее 1%.

• Диапазон частот: 45 Гц - 65 Гц.

• Регулируемые пороги срабатывания:

  • Повышенное/пониженное напряжение: Диапазон регулировки обычно от 2% до 20% от выбранного номинального напряжения (Un).

  • Асимметрия: Фиксированное значение, например, 8% для TRV8-05.

• Гистерезис: Обычно около 2% (для предотвращения частых переключений при незначительных колебаниях напряжения вблизи пороговых значений).

• Задержка времени (Time delay): Регулируемая задержка срабатывания при возникновении аварии, обычно от 0.1 до 10 секунд. Это позволяет избежать ложных срабатываний при кратковременных помехах.

• Время сброса (Reset time): Время, необходимое для восстановления реле после устранения аварии (например, 1000 мс).

• Выходные контакты: Обычно 1SPDT (один переключающий контакт, Single Pole Double Throw) или 2SPDT (две группы контактов). Номинальный ток коммутации контактов: 10А AC1 при 250В AC или 24В DC.

• Индикация: Светодиоды.

  • Зеленый светодиод: Индикация наличия питания.

  • Красный светодиод: Индикация состояния реле (мигает при аварии).

• Конструкция: Модульный корпус (обычно 1 модуль, ширина 18 мм) для установки на DIN-рейку (EN/IEC 60715).

• Степень защиты: IP40 для передней панели, IP20 для клемм.

• Рабочая температура: Широкий диапазон, например, от -20°C до +55°C.

• Соответствие стандартам: EN 60255-1, IEC60947-5-1.

Функциональные особенности TRV8-05/M265:

• Мультифункциональность: Объединяет в себе несколько функций контроля напряжения в одном компактном устройстве.

• Выбор режима работы: Пользователь может выбрать режим работы с помощью ручки-регулятора, настраивая пороги и задержки.

• True RMS измерение: Обеспечивает точное измерение напряжения даже при несинусоидальных формах тока.

• Визуальная индикация: Светодиоды предоставляют оператору информацию о текущем состоянии сети и срабатывании реле.

• Компактность: 1-модульное исполнение позволяет экономить место в электрощитке.

• Простота монтажа: Установка на DIN-рейку.

Таким образом, реле TRV8-05/M265 является надежным и гибким решением для комплексной защиты трехфазного электрооборудования от широкого спектра проблем, связанных с качеством напряжения в электросети.
