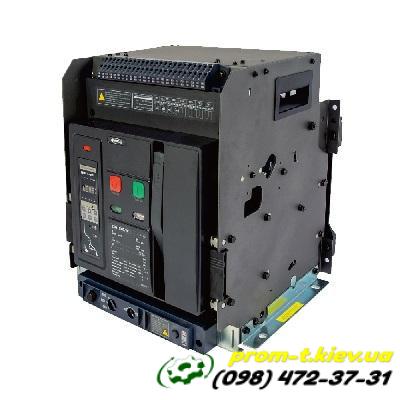

Автоматический выключатель TSW8-2000F 1600A

Автоматический выключатель TSW8-2000F 1600A — это воздушный автоматический выключатель, предназначенный для защиты электроустановок от перегрузок, коротких замыканий и пониженного напряжения. Он входит в серию интеллектуальных выключателей TSW8, которые производятся компанией TOSUNlux.

Вот полное описание основных характеристик:



Общее назначение:



• Распределение электроэнергии: Применяется в сетях переменного тока для распределения электроэнергии.

• Защита цепей и оборудования: Обеспечивает защиту от токовых перегрузок, коротких замыканий и низкого напряжения.

• Интеллектуальная и селективная защита: Благодаря наличию интеллектуального блока управления, выключатель может обеспечивать селективную защиту, что позволяет избежать полного обесточивания сети при возникновении неисправности на одном из участков.



Основные технические характеристики:



• Серия: TSW8.

• Модель: TSW8-2000F. В данном случае "2000" указывает на номинальный ток рамы (номинал контактной группы), который составляет 2000 A. "F" означает стационарное исполнение (Fixed type).

• Номинальный ток выключателя (In): 1600 A. Это рабочий ток, на который рассчитан выключатель.

• Номинальное напряжение: 400 В, 690 В (переменный ток, 50/60 Гц).

• Отключающая способность (Icu) при 400 В: 80 кА. Это максимальный ток короткого замыкания, который выключатель способен отключить и остаться пригодным к дальнейшей работе.

• Отключающая способность (Ics) при 400 В: 65 кА. Это рабочий предел отключающей способности, при котором выключатель может отключить ток короткого замыкания и после этого продолжать нормально функционировать.

• Номинальный ток N-контакта (нейтрали): 100% от номинального тока In.

• Количество полюсов: Доступны версии на 3 и 4 полюса.

• Тип установки: Стационарный (F) или выкатной (W). В данном случае, "F" указывает на стационарный.

• Рабочий режим: Ручное или электрическое управление.

• Категория использования: B.

• Механическая износостойкость: 5000 циклов.

• Электрическая износостойкость: 1500 циклов.

• Время срабатывания: 30 мс.

• Рабочая температура: от -30 °C до +70 °C.



Особенности и функции:



• Интеллектуальный контроллер: Выключатели серии TSW8 оснащены микропроцессорным блоком управления, который обеспечивает:

  • Защиту от перегрузки с задержкой (Overload delay).

  • Защиту от короткого замыкания с задержкой (Short delay).

  • Мгновенную защиту от короткого замыкания (Short circuit instantaneous).

  • Функцию самодиагностики.

  • Память неисправностей (Fault memory).

• Применение: Используется в распределительных системах электростанций, на заводах, в шахтах, современных высотных зданиях и в системах "умных" зданий. Также применяется в системах возобновляемой энергетики (ветряные, солнечные электростанции).
