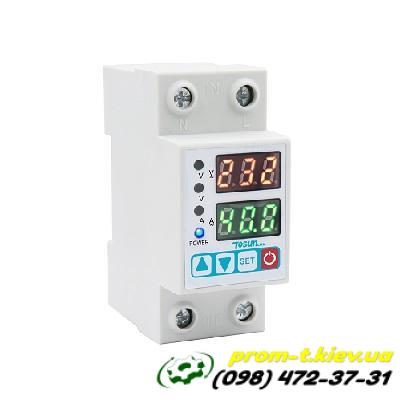

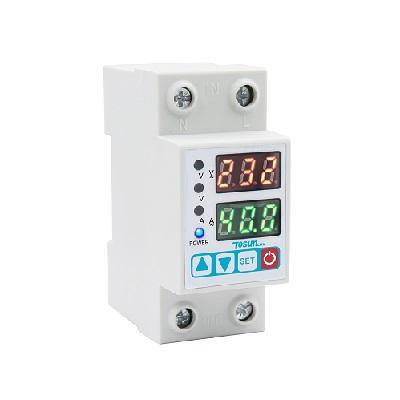

Реле контроля напряжения и тока TDP2-1 40А 1NO (230В)
Наличие: Есть в наличии
Описание
Общее описание и назначение:
TDP2-1 представляет собой цифровое реле, которое постоянно измеряет параметры напряжения и тока в однофазной сети 230В. При выходе этих параметров за установленные пользователем пределы, реле автоматически отключает нагрузку, тем самым предотвращая ее повреждение. После восстановления нормальных условий в сети, реле с задержкой, также настраиваемой пользователем, автоматически повторно включает нагрузку.
Это устройство является новым поколением защитных устройств и широко применяется в жилых домах, гостиницах, офисных зданиях, школьных общежитиях и других объектах, где важна стабильность электроснабжения и защита подключенного оборудования.
Основные характеристики:
-
Модель: TDP2-1 (однофазная версия, существуют также TDP2-3 для трехфазных систем).
-
Номинальное напряжение питания: 230В AC (переменный ток), 50/60 Гц.
-
Максимальная нагрузка (номинальный ток): 40 А.
-
Контакты: 1NO (один нормально открытый контакт). Это означает, что в нормальном состоянии (при наличии допустимого напряжения и тока) контакт замкнут, а при срабатывании защиты размыкается.
-
Монтаж: Установка на стандартную DIN-рейку 35 мм.
-
Дисплей: Обычно оснащен цифровым дисплеем для отображения текущих значений напряжения и тока, а также для настройки параметров.
-
Потребляемая мощность: Обычно < 2 Вт.
-
Электрическая износостойкость: ≥ 100 000 циклов.
-
Степень защиты: IP20 (защита от твердых частиц размером более 12,5 мм, без защиты от воды).
-
Рабочая температура: Обычно от -5°C до +40°C (может варьироваться).
Настраиваемые параметры и функции защиты:
-
Защита от перенапряжения (Over-voltage protection):
-
Диапазон установки: От 230В до 300В (или OFF для отключения). Значение по умолчанию часто около 270В.
-
Диапазон напряжения восстановления: Обычно на несколько вольт ниже порога отключения (например, 225-295В).
-
Время действия защиты (Trip Delay): От 0.1 с до 30 с (например, 0.5 с по умолчанию). Это задержка перед отключением при превышении напряжения, что позволяет избежать ложных срабатываний от кратковременных скачков.
-
Время задержки восстановления: От 1 с до 500 с (например, 30 с по умолчанию). Это время, по истечении которого устройство снова включит нагрузку после того, как напряжение вернется в норму.
-
-
Защита от пониженного напряжения (Under-voltage protection):
-
Диапазон установки: От 140В до 210В (или OFF). Значение по умолчанию часто около 170В.
-
Диапазон напряжения восстановления: Обычно на несколько вольт выше порога отключения (например, 145-215В).
-
Время действия защиты (Trip Delay): От 0.1 с до 30 с (например, 0.5 с по умолчанию).
-
Время задержки восстановления: От 1 с до 500 с (например, 30 с по умолчанию).
-
-
Защита от перегрузки по току (Overcurrent protection):
-
Диапазон регулировки тока: От 1 А до 40 А (или до максимальной номинальной нагрузки реле). Значение по умолчанию часто около 20 А или 40 А.
-
Время действия защиты (Trip Delay): От 0.1 с до 30 с (например, 0.5 с по умолчанию).
-
Время задержки восстановления: От 1 с до 500 с (например, 30 с по умолчанию).
-
-
Время задержки включения (Power-on Delay / Start Delay):
-
От 1 с до 500 с (например, 10 с по умолчанию). Это задержка перед первоначальным включением нагрузки после подачи питания на реле или после восстановления защиты. Позволяет оборудованию стабилизироваться или избежать скачков тока при одновременном включении нескольких приборов.
-
Принцип работы:
Реле TDP2-1 постоянно измеряет напряжение в сети и протекающий через него ток. Пользователь устанавливает верхние и нижние пороговые значения для напряжения, а также максимальное значение для тока.
-
Если напряжение в сети выходит за установленные пределы (становится слишком высоким или слишком низким) или ток превышает допустимое значение, реле, после отсчета настроенной "задержки действия защиты", размыкает свой нормально открытый контакт (1NO), тем самым отключая нагрузку.
-
На дисплее обычно отображается причина отключения (например, "Hi U" для перенапряжения, "Lo U" для пониженного напряжения, "Over I" для перегрузки по току).
-
Когда параметры сети возвращаются в допустимый диапазон, реле начинает отсчет "времени задержки восстановления". По истечении этого времени, если параметры остаются в норме, реле снова замыкает свой контакт, подавая питание на нагрузку.
-
"Время задержки включения" применяется при первом подключении реле к сети или после длительного отключения, чтобы избежать нежелательных пусковых токов.
Преимущества:
-
Комплексная защита от основных проблем электросети.
-
Цифровой дисплей и гибкие настройки позволяют точно адаптировать реле к потребностям конкретной установки.
-
Автоматическое восстановление работы после устранения аварийных условий.
-
Компактный модульный дизайн для удобной установки в электрощитки.
TDP2-1 40А 1NO (230В) является надежным и эффективным решением для защиты ценного электрооборудования от нестабильности электросети, увеличивая его срок службы и предотвращая дорогостоящие ремонты.
