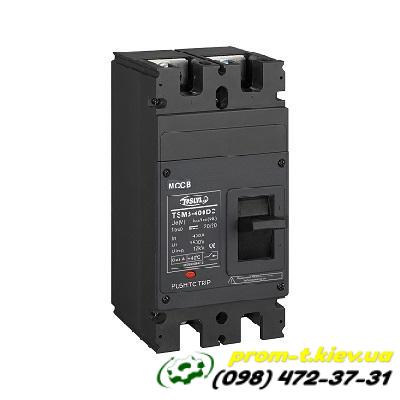

Автоматический выключатель TSM3-320DC 2P 250А

Расшифровка маркировки:

• TSM3 — серия автоматических выключателей в литом корпусе (Moulded Case Circuit Breaker, MCCB) от производителя Tosunlux.

• 320 — типоразмер корпуса выключателя. Этот корпус рассчитан на номинальные токи до 320 А. Однако конкретный выключатель имеет меньший номинальный ток.

• DC — указывает на то, что выключатель предназначен для работы в цепях постоянного тока. Это ключевая особенность, так как выключатели для переменного и постоянного тока имеют разную конструкцию дугогасительной камеры.

• 2P — количество полюсов. В данном случае это двухполюсный выключатель. Он предназначен для одновременного разрыва двух проводников цепи.

• 250А — номинальный ток выключателя. Это максимальный ток, который выключатель может пропускать в течение длительного времени без срабатывания.

Основные технические характеристики:

• Назначение: Защита электрических цепей постоянного тока от перегрузок и коротких замыканий.

• Тип тока: Постоянный (DC).

• Номинальный ток (In): 250 А.

• Номинальное рабочее напряжение (Ue): Может варьироваться в зависимости от конкретной модели, но часто составляет 250 В, 500 В, 750 В или 1000 В постоянного тока. Для 2-полюсной версии часто используются напряжения 500В и 1000В, так как полюса могут быть соединены последовательно.

• Номинальная предельная отключающая способность (Icu): Эта характеристика показывает максимальный ток короткого замыкания, который выключатель может безопасно отключить. Значение Icu зависит от напряжения и может быть, например, 10 кА, 25 кА, 35 кА или 50 кА.

• Тип расцепителя: Как правило, используется комбинированный расцепитель:

  • Тепловой (термобиметаллический): Срабатывает при длительном превышении номинального тока (защита от перегрузки).

  • Электромагнитный: Срабатывает мгновенно при резком увеличении тока (защита от короткого замыкания).

• Монтаж: Устанавливается на монтажную панель с помощью винтов.

• Стандарты: Соответствует международным стандартам, таким как IEC60947-2.

Особенности работы в цепях постоянного тока:

Отключение дуги в цепях постоянного тока значительно сложнее, чем в цепях переменного тока, где ток периодически проходит через ноль, что способствует гашению дуги. В выключателях для постоянного тока используются специальные дугогасительные камеры с мощными магнитными полями, которые растягивают и гасят дугу.

Области применения:

• Системы солнечных электростанций (PV-системы).

• Системы бесперебойного питания (ИБП).

• Электротранспорт (железнодорожный, трамвайный).

• Промышленные установки и оборудование, работающие от постоянного тока.

• Аккумуляторные батареи и зарядные станции.

Таким образом, TSM3-320DC 2P 250А — это надежный и специализированный автоматический выключатель, предназначенный для защиты мощных цепей постоянного тока, где требуется высокий уровень безопасности и эффективное гашение электрической дуги.
