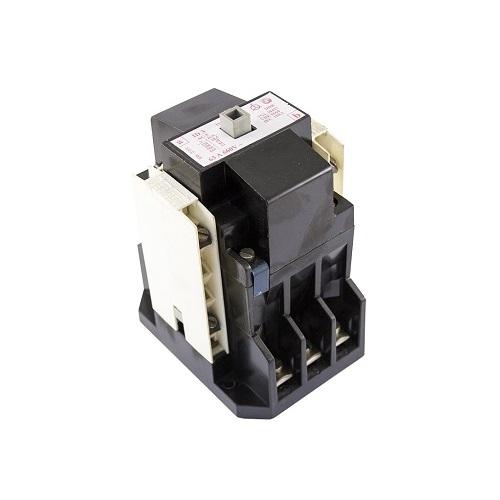

Контактор S-ID-1, K-ID-1

Контактор S-ID-1 / K-ID-1 — это электромагнитный силовой контактор (пускатель) немецкого производства, широко применяемый в электроприводах портальных кранов старого образца (ГДР/Германия), а также в других промышленных установках с низковольтными цепями.

Назначение

Контакторы серии ID / K-ID / S-ID предназначены для:

• Непосредственной коммутации асинхронных электродвигателей
• Включения и отключения силовых цепей в режимах частых пусков/остановов
• Использования в качестве пусковых устройств для различных типов электродвигателей
• Работы в цепях управления крановыми приводами

Особенно часто встречаются на портальных кранах немецкого производства: Альбатрос (Albatros), Сокол (Falk / Sokol), Кондор (Kondor), Альбрехт (Albrecht), Ганц (Ganz), а также на некоторых моделях РДК-25, РДК-250 и др.

Основные технические характеристики (S-ID-1 / K-ID-1)

• Номинальный ток (рабочий):
  • AC-3 (400 В): 16–25 А (в зависимости от конкретной модификации и источника)
  • AC-1 (690 В): до 25–32 А
• Коммутационная способность (примерные значения для AC-3):
  • 230 В → ≈ 4–7,5 кВт
  • 400 В → ≈ 7,5–12,5 кВт
  • 500 В → ≈ 10–16 кВт
  • 690 В → ≈ 7,5–11 кВт
• Напряжение катушки управления (наиболее распространённое): ~220 В, 50 Гц (возможны и другие: 24…500 В AC / 24…220 В DC)
• Напряжение изоляции: 750 В
• Тепловой ток (Ith): 30–40 А
• Габаритные размеры (примерно): 67 × 85 × 110 мм (ширина × высота × глубина)
• Количество главных полюсов: 3 (3NO)
• Вспомогательные контакты: обычно 1–2NO + 1–2NC (зависит от исполнения)
• Механическая износостойкость: высокая (сотни тысяч циклов)
• Особенности конструкции:
  • Компактный модульный корпус
  • Низкий уровень вибрации
  • Легкий доступ ко всем элементам для обслуживания
  • Быстрая замена катушки, главных и дугогасительных контактов без полного демонтажа
  • Надёжное винтовое соединение проводов

Важные замечания

• K-ID-1 — это обозначение времён ГДР (до 1990-х)
• S-ID-1 — современное (после приватизации завода) обозначение той же серии → Контакторы K-ID-1 и S-ID-1 полностью взаимозаменяемы по посадочным размерам, креплению и электрическим параметрам.
• S-IDX-1 — модификация для коммутации конденсаторов компенсации реактивной мощности (отличается усиленными контактами).
• Запчасти (подвижные/неподвижные контакты, катушки, дугогасительные камеры) до сих пор производятся и доступны на рынке.

Контактор S-ID-1 / K-ID-1 — надёжное, проверенное десятилетиями решение для кранового и промышленного оборудования, где требуется высокая частота коммутаций и долговечность в тяжёлых условиях эксплуатации.
