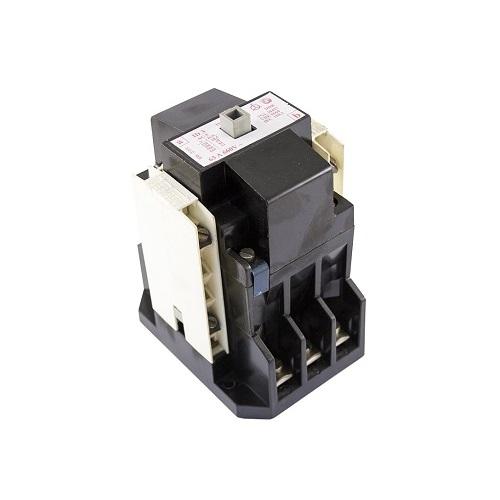

Контактор S-ID-2, S-IDx-21, K-ID-2

Наличие: Есть в наличии

Цену уточняйте

Описание

Контактор S-ID-2, S-IDx-21, K-ID-2 — это серия электромагнитных контакторов (пускателей), разработанных в ГДР (Германия), широко применяемых в крановом оборудовании (портальные краны Альбатрос, Альбрехт, Ганц, Сокол, РДК-250 и др.), а также в других промышленных установках низкого напряжения.

Общее описание серии

Контакторы серии ID / K-ID / S-ID / S-IDX предназначены для:

непосредственной коммутации асинхронных электродвигателей;
пуска и управления другими типами электродвигателей;
коммутации мощных нагрузок в цепях переменного тока до 690 В;
исполнения с маркировкой X (S-IDX, IDX) — специально адаптированы для коммутации конденсаторов компенсации реактивной мощности.

В 1990-х годах после приватизации производства обозначения изменились с ID / K-ID / IDX на S-ID / S-IDX, при этом габаритные размеры и основные характеристики остались прежними. Современные версии имеют улучшенную конструкцию силовых контактов (повышенное содержание серебра, исключён асбест), повышенную надёжность и модульную компактную конструкцию.

Основные технические характеристики

Параметр	S-ID-2 / K-ID-2 / S-IDX-21	S-IDx-23 / IDX-23 / K-ID-2 (усиленный)
Номинальный ток AC-1 (690 В)	40–52 А	52–60 А
Номинальный ток AC-3 (400 В)	25–32 А	45–52 А
Мощность двигателя AC-3 400 В	≈ 11–15 кВт	≈ 22–30 кВт
Мощность двигателя AC-3 230 В	≈ 7,5–11 кВт	≈ 15–18,5 кВт
Коммутация конденсаторов 400 В	≈ 13–25 квар	≈ 25–40 (до 52) квар
Напряжение катушки управления	24…500 В AC / 24…220 В DC	24…500 В AC / 24…220 В DC
Наиболее распространённое	~220 В, 50 Гц	~220 В, 50 Гц
Тепловой ток Ith	40–60 А	60 А
Напряжение изоляции	750 В	750 В
Габаритные размеры (примерно)	75 × 95 × 120 мм	75 × 95 × 120 мм
Масса	≈ 0,5–0,6 кг	≈ 0,5–0,6 кг
Степень защиты	IP00 (открытое исполнение)	IP00

Примечание: S-ID-2 и K-ID-2 чаще всего соответствуют 40 А версии (S-IDX-21), а S-IDx-23 — усиленной 60 А версии (иногда обозначается как K-ID-2 60 А). В каталогах и на складах эти обозначения часто пересекаются.

Конструктивные особенности

Компактный модульный корпус;
Силовые и вспомогательные контакты расположены удобно для обслуживания;
Возможность быстрой замены катушки, главных/вспомогательных контактов и дугогасительных камер без полного демонтажа;
Надёжное винтовое подключение проводов с быстрой фиксацией;
Боковое расположение блок-контактов;
Высокая износостойкость силовых контактов (особенно в версиях после 1990-х).

Применение

Портальные и гусеничные краны производства ГДР/Германии (Альбатрос, Альбрехт, Ганц, РДК-25, РДК-250 и др.);
Управление механизмами подъёма, поворота, передвижения;
Пускатель электродвигателей вспомогательных и основных механизмов;
Компенсация реактивной мощности (в исполнениях S-IDX).

Запасные части (часто в наличии)

Катушки управления (220 В, 110 В, 380 В и др.);
Подвижные и неподвижные главные контакты;
Вспомогательные контакты;
Дугогасительные камеры;
Пружины, мехблокировка.

Эти контакторы — проверенная временем классика кранового электрооборудования, до сих пор активно используются и ремонтируются благодаря доступности запчастей и простой конструкции.
