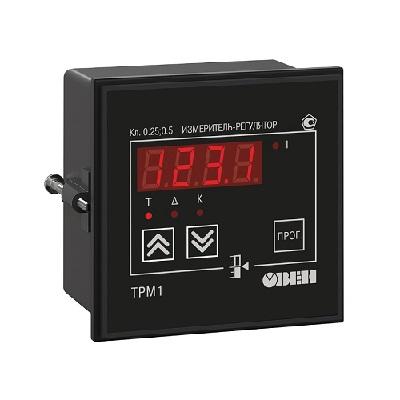

Измеритель-регулятор одноканальный ТРМ1

Измеритель-регулятор одноканальный ТРМ1 (производства ОВЕН) — это современный промышленный микропроцессорный прибор, предназначенный для точного измерения, индикации, регистрации и автоматического регулирования температуры и других физических величин (давление, влажность, расход, уровень и др.) по одному каналу.

Прибор широко применяется в системах автоматизации технологических процессов: в сушильных шкафах, печах, котлах, холодильных установках, пастеризаторах, системах отопления, вентиляции, водоснабжения и многих других отраслях.

Основные возможности и преимущества

• Универсальный измерительный вход — поддерживает практически все распространённые в Украине и СНГ типы датчиков
• Двухпозиционное регулирование (вкл/выкл) + возможность П-регулирования при аналоговом выходе
• Встроенный интерфейс RS-485 (протокол Owen, Modbus RTU) — для интеграции в системы SCADA, OwenCloud, диспетчеризацию и удалённый мониторинг
• Ручной режим управления выходами
• Сигнализация по уставкам (выход за пределы, обрыв датчика, обрыв связи с исполнительным механизмом)
• Высокая надёжность: наработка на отказ ≥ 100 000 часов, средний срок службы 8–12 лет
• Импортозамещение — полностью российское производство

Технические характеристики

Питание

• Переменный ток: ~90…264 В (номинал 230 В), 47…63 Гц
• Постоянный ток: =21…120 В (номинал 24 В) или до 375 В в некоторых модификациях
• Потребляемая мощность: не более 7–10 ВА

Встроенный источник питания датчиков

• Напряжение: 24 ± 2,4 В
• Максимальный ток: 50–80 мА (зависит от модификации питания)

Измерительный вход

• Количество: 1 (универсальный)
• Время опроса: 0,4 с (ТП, унифицированные сигналы), 0,8 с (ТС)
• Основная приведённая погрешность: ±0,25 % (ТС, унифицированные сигналы 0…10 В, 4…20 мА) ±0,5 % (термопары)
• Класс точности: 0,25 / 0,5

Поддерживаемые датчики (основные группы)

• Термометры сопротивления: Pt100, Pt500, Pt1000, Cu50, Cu100, 50М, 100М, 500М, Ni100 и др.
• Термопары: ТХК (L), ТХА (K), ТЖК (J), ТПП (S,R), ТВР (B), ТНН (N), ТПР (A-1,A-2,A-3) и др.
• Унифицированные сигналы: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…10 В, -50…+50 мВ и др.
• Датчики давления, влажности, расхода, уровня с соответствующими выходами

Выходные устройства (выбор одного или комбинации в зависимости от модификации)

• Р — электромагнитное реле (≤8 А, 250 В~)
• К — транзисторная оптопара n-p-n (≤400 мА, 60 В=)
• Т — выход на твердотельное реле (4…6 В, ≤25 мА)
• С / С3 — симисторная оптопара (≤50 мА, 250 В~)
• И — токовый выход 4…20 мА (нагрузка ≤1 кОм)
• У — напряжение 0…10 В (нагрузка ≥2 кОм)

Интерфейс и индикация

• RS-485 (все современные версии)
• Чёткий светодиодный или вакуумно-люминесцентный индикатор (в зависимости от корпуса)
• Кнопочная клавиатура для настройки

Корпуса (основные варианты)

• Щ1 — щитовой 96×96 мм
• Щ11 — щитовой 96×48 мм
• Щ2 — щитовой 48×96 мм
• Н — настенный
• Д — на DIN-рейку (72×90×58 мм или 88×90×59 мм)
• Степень защиты: IP54 (лицевая панель), IP20 (клеммы)

Условия эксплуатации

• Температура окружающей среды: -20…+50 °C (стандарт), до -40 °C (специсполнение)
• Относительная влажность: до 95 % без конденсации

ТРМ1 — надёжный, проверенный временем и тысячами внедрений прибор для простых и средних задач автоматизации, где требуется высокая помехозащищённость, универсальность подключения и интеграция в сеть.
