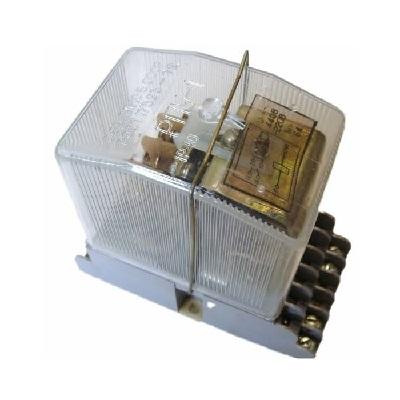

Реле РПУ-1

Реле промежуточное РПУ-1 — это классическое электромагнитное универсальное реле, широко применяемое в системах промышленной автоматики, щитах управления, цепях релейной защиты и автоматики (РЗА), а также в различных устройствах управления электрооборудованием.

Назначение

Реле РПУ-1 предназначено для:

• гальванической развязки цепей управления и силовых цепей
• усиления слабых управляющих сигналов
• коммутации нагрузок в цепях переменного тока напряжением до 380–415 В (50 Гц) и постоянного тока до 220 В
• использования в качестве вспомогательного (промежуточного) реле в схемах автоматики, сигнализации, блокировки и защиты

Реле работает надёжно в условиях промышленной эксплуатации и до сих пор применяется на многих объектах, несмотря на возраст конструкции (разработка 1960–1970-х годов).

Основные технические характеристики (типовые значения, могут немного различаться в зависимости от исполнения и производителя)

• Номинальное напряжение питания катушки (Uном): 12 В, 24 В, 36 В, 48 В, 60 В, 110 В, 127 В, 220 В, 380 В (переменного тока 50 Гц) Также встречаются исполнения на постоянный ток
• Допустимое отклонение напряжения: Срабатывание — не более 80–85% Uном (иногда до 70%) Отпускание — не менее 10–20% Uном Длительно выдерживает 110% Uном
• Потребляемая мощность катушки: ≈ 5–9 ВА (на переменном токе)
• Контактная система: Универсальная — возможны различные комбинации замыкающих (з), размыкающих (р) и перекидных контактов Наиболее распространённые исполнения:
  • 4з + 4р (8 контактов)
  • 2з + 2р
  • 4з
  • 8з (нормально разомкнутые)
  • 1 перекидной (SPDT) и др.
• Коммутационная способность контактов (при cos φ ≥ 0,5–0,8):
  • Переменный ток 220–380 В: до 6 А (иногда указывают 10 А)
  • Постоянный ток 24–220 В: 0,5–2 А (в зависимости от индуктивности нагрузки)
  • Минимальный ток надёжного контактирования: обычно 50–100 мА
• Механическая износостойкость: до 10–20 млн циклов (без нагрузки)
• Коммутационная износостойкость: 100–500 тыс. циклов под нагрузкой
• Климатическое исполнение: У3, УХЛ4 (иногда У2)
• Диапазон рабочих температур: от -10°C до +45…+55°C (в некоторых паспортах до +60°C)
• Степень защиты: IP40 или IP00 (без корпуса / в корпусе)
• Способ крепления: винтовое, на рейку (в поздних исполнениях), в корпусе или без
• Габаритные размеры (примерно, в корпусе): 70–90 × 50–70 × 40–60 мм
• Масса: 0,15–0,4 кг (в зависимости от исполнения)

Конструкция

Реле состоит из:

• электромагнитной системы (катушка + сердечник + якорь)
• контактной системы (подвижные и неподвижные контакты на изоляционной колодке)
• основания и защитного кожуха (прозрачный или непрозрачный пластик / металл)

Контакты — серебросодержащие или посеребрённые, что обеспечивает хорошую коммутационную способность.

Преимущества РПУ-1

• Высокая надёжность и большой ресурс
• Простота конструкции и ремонта
• Универсальность (много вариантов контактных групп)
• Совместимость со старыми и новыми схемами РЗА и автоматики

Применение на практике

Реле РПУ-1 до сих пор активно используется на старом оборудовании, в ретро-автоматике, на производстве, в судостроении, энергетике, станках, лифтах, котельных и т.д. Хотя современные аналоги (Finder, Schneider, ABB, Промэлектроника и др.) постепенно вытесняют его, РПУ-1 остаётся популярным благодаря надёжности, ремонтопригодности и низкой цене.
