Реле РПУ-0

Наличие: В наличии

Цену уточняйте

Описание

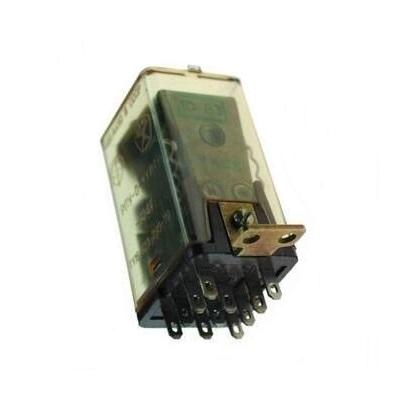

Реле промежуточное РПУ-0 — это классическое электромагнитное универсальное реле, широко применявшееся в системах промышленной автоматики, цепях управления, лифтовом оборудовании, щитах РЗА и других устройствах релейной защиты и автоматики.

Назначение

Реле РПУ-0 предназначено для коммутации электрических цепей управления переменного (до 240 В, 50 Гц) и постоянного тока (до 240 В). Основные функции:

передача команд из одной цепи в другую
размножение сигналов управления
выполнение различных логических операций
гальваническая развязка цепей
усиление слабых управляющих сигналов

Конструкция

Реле выполнено по клапанному типу (электромагнит с поворотным якорем). Основные элементы:

Магнитная система (электромагнит с катушкой)
Контактная система
Основание с цоколем
Защитный прозрачный пластмассовый чехол (крышка)
Литая катушка

Подключение осуществляется через штепсельную колодку (типа ШРП или ШРВ), что позволяет быстро заменять реле без разборки схемы.

Контактная система

3 переключающих контакта (3п) — 3 группы «перекидных» контактов
Материал контактов — серебро
Исполнение: 3 переключающих (перекидных) контакта → каждый может работать как 1NO + 1NC

Основные технические характеристики

Параметр	Значение
Номинальное напряжение катушки (Uном)	Постоянный ток: 6, 12, 24, 48, 60, 110, 220, 230, 240 В Переменный ток 50 Гц: 12, 24, 36, 110, 220, 230, 240 В
Максимальный коммутируемый ток	6 А (длительно)
Максимальное коммутируемое напряжение	До 220–250 В (перем. и пост. ток)
Коммутационная износостойкость	Механическая: десятки тысяч циклов Коммутационная: зависит от нагрузки (обычно 100–500 тыс. циклов при номинальной нагрузке)
Климатическое исполнение	УХЛ4, У4 (умеренный климат, закрытые помещения)
Степень защиты	IP40 (с чехлом)
Масса	≈ 0,25–0,35 кг (в зависимости от исполнения)
Габаритные размеры (примерно)	≈ 70×50×100 мм (с колодкой и чехлом)

Условия эксплуатации

Температура окружающего воздуха: от -10…+40…+55 °C (в зависимости от исполнения УХЛ4 / У4)
Относительная влажность: до 80% при +25 °C
Группа механического исполнения: М39 (вибростойкое в определённых пределах)
Срок службы: 15–20 лет и более (при правильной эксплуатации)

Преимущества и особенности

Высокая надёжность (миллионы экземпляров работали десятилетиями)
Простота конструкции и обслуживания
Хорошая коммутационная способность для своего класса
Доступность запчастей и аналогов даже в 2020-х годах
Серебряные контакты — низкое переходное сопротивление и хорошая стойкость к дуге

Аналоги (современные и частично совместимые)

РЭК77, РЭК78, РП-25, РП-220, Finder 55/56/65 серии
Отечественные: РП-23, РПУ-2 (но уже другие габариты и цоколь)
Зарубежные: Omron MY2/MY3, Schneider RXM, ABB CR-M и др. (требуется переходная колодка)

Реле РПУ-0 остаётся надёжным и ремонтопригодным устройством даже спустя многих лет эксплуатации при условии отсутствия перегрева катушки и подгорания контактов.
