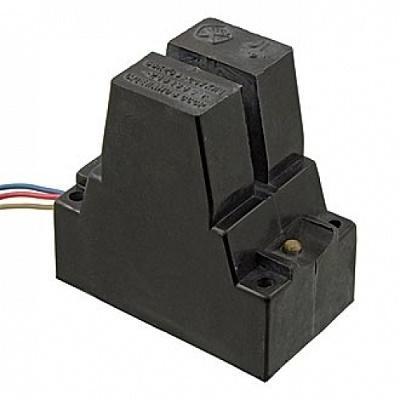

Выключатель БВК-201

Наличие: В наличии

Цену уточняйте

Описание

БВК-201 — это бесконтактный щелевой (концевой) выключатель (индуктивный датчик положения) щелевого типа, предназначенный для надежного контроля положения механизмов и отдельных узлов в промышленном оборудовании без механического контакта.

Назначение

Бесконтактный выключатель БВК-201 используется в качестве конечного (путевого) переключателя для:

станков и автоматических линий
кузнечно-прессового оборудования
литейных машин
конвейеров
других устройств общепромышленного назначения

Он контролирует положение объектов и коммутирует цепи управления через реле или бесконтактные логические элементы. Срабатывание происходит при введении в щель датчика металлической пластины (чаще всего алюминиевой), что исключает ложные срабатывания от внешних магнитных полей.

Принцип работы

Работает на основе управляемого генератора (генераторного типа). Конструкция включает два ферритовых сердечника с воздушным зазором 5–6 мм. В одном сердечнике расположены первичная и вторичная обмотки. При введении металлической пластины в щель изменяются параметры магнитной цепи → генератор останавливается → выходной транзистор переключает нагрузку.

Преимущества по сравнению с механическими концевыми выключателями:

отсутствие износа контактов
высокая надежность и долговечность
большое быстродействие
отсутствие усилия срабатывания
высокая степень релейности выходной характеристики
устойчивость к вибрациям и загрязнениям

Технические характеристики (типовые для БВК-201-24В УХЛ4)

Номинальное напряжение питания: 24 В ±10% (постоянный ток)
Потребляемая мощность: 0,5 Вт
Ток в цепи нагрузки в отключенном состоянии: ≤ 0,25 мА
Ток в цепи нагрузки во включенном состоянии: 180–250 мА
Остаточное напряжение на нагрузке: ≤ 1,2–1,5 В
Испытательное напряжение изоляции: 500 В
Частота срабатывания: ≥ 1 кГц (1000 с⁻¹)
Дифференциал хода (гистерезис): 2,0–3,0 мм
Основная погрешность: 0,05 мм
Дополнительная температурная погрешность: 0,015–0,3 мм
Диапазон рабочих температур: –10…+45 °C (в некоторых версиях до –25…+70 °C)
Степень защиты: IP65 (или IP67 в отдельных исполнениях)
Габаритные размеры (ориентировочно): 76 × 44 × 78 мм
Масса: 0,2–0,3 кг
Материал корпуса: пластмасса (полиамид), заливка компаундом
Рабочее положение в пространстве: произвольное
Климатическое исполнение: УХЛ4 (умеренный и холодный климат, категория размещения 4 по ГОСТ 15150), также встречаются исполнения «О» (общеклиматическое)
