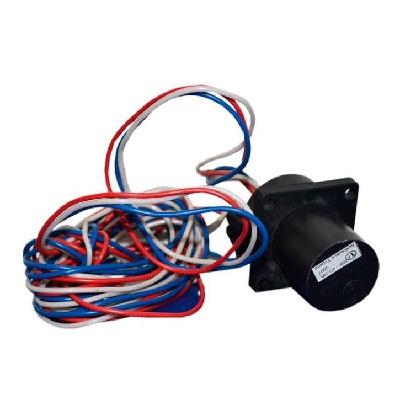

Выключатель БВК 451

Наличие: В наличии

Цену уточняйте

Описание

Выключатель БВК 451-24 — это бесконтактный путевой (концевой) переключатель торцевого типа постоянного тока, предназначенный для точного бесконтактного контроля положения механизмов, узлов и частей оборудования.

Назначение

Выключатель БВК 451-24 используется для:

контроля крайних положений подвижных частей механизмов
фиксации достижения объектом заданной позиции
электронного переключения электрических цепей управления без механического контакта

Он идеально подходит для работы в условиях, где требуется высокая надёжность, отсутствие износа и защита от пыли/влаги.

Области применения

Термопластовое и литейное оборудование
Кузнечно-прессовые машины
Автоматизированные производственные линии
Мукомольное и элеваторное производство
Крановое оборудование и подъёмно-транспортные механизмы
Робототехника и станки с ЧПУ
Другие системы автоматики, где важна долговечность и отсутствие искрообразования

Принцип работы

Бесконтактный индуктивный датчик. Срабатывание происходит при приближении металлического объекта (обычно ферромагнитного) к чувствительной зоне торца переключателя. Нет физического контакта — поэтому полностью отсутствует механический износ.

Основные технические характеристики

Параметр	Значение
Номинальное напряжение питания	24 В постоянного тока (±10%)
Потребляемая мощность	≈ 0,5 Вт
Ток нагрузки в отключенном состоянии	≤ 0,25 мА
Ток нагрузки во включенном состоянии	180–250 мА
Остаточное напряжение на выходе	≤ 1,2 В
Сопротивление нагрузки (рекомендуемое)	110 Ом
Частота срабатывания	≥ 1 кГц
Дифференциал хода (гистерезис)	2,0–3,0 мм (типично 3 мм)
Основная погрешность	≈ 0,05 мм
Габаритные размеры	Ø 30 × 67 мм
Масса	0,16 кг
Степень защиты оболочки	IP65
Диапазон рабочих температур	от -10°C до +45…+70°C (в зависимости от модификации и производителя)
Относительная влажность	до 90–98% при +20…+25°C
Высота над уровнем моря	до 2000 м

Конструктивные особенности

Цилиндрический корпус диаметром 30 мм (торцевой чувствительный элемент)
Исполнение УХЛ4 (умеренный климат)
Выход — транзисторный ключ (обычно PNP или NPN — уточняйте у поставщика)
Подключение — кабель или разъём (зависит от конкретной поставки)

Преимущества по сравнению с механическими концевыми выключателями

Полное отсутствие механического износа
Высокая надёжность и большой ресурс (миллионы срабатываний)
Работа в запылённой, влажной среде (IP65)
Отсутствие искрообразования → взрыво- и пожаробезопасность
Высокая скорость срабатывания
Минимальное влияние вибраций на точность

БВК 451-24 — проверенное советско-российско-украинское решение, которое до сих пор активно используется в промышленности благодаря сочетанию простоты, надёжности и невысокой стоимости.
