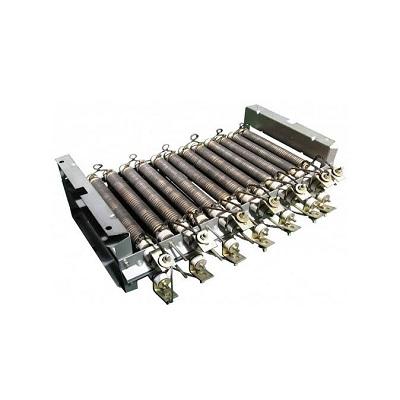

Блоки резисторов БК12-У2

Наличие: В наличии

Цену уточняйте

Описание

Блоки резисторов БК12-У2 представляют собой силовые электрические аппараты, предназначенные для пуска, регулирования скорости и торможения электродвигателей постоянного и переменного тока. Они широко применяются в составе кранового электрооборудования, в металлургической промышленности и на объектах энергетического комплекса.

Конструктивно БК12-У2 является надежным и ремонтопригодным узлом, рассчитанным на работу в тяжелых режимах эксплуатации.

Назначение и область применения

Блоки БК12 используются в качестве:

Пускорегулирующих резисторов для электродвигателей с фазным ротором.
Разрядных резисторов для защиты цепей.
Тормозных элементов в системах электропривода.
Балластных сопротивлений.

Технические характеристики

Параметр	Значение
Номинальное напряжение	до 660 В (AC 50-60 Гц), до 440 В (DC)
Максимальная мощность рассеивания	до 11 кВт (при длительном режиме)
Материал резистивных элементов	Фехраль (высокое удельное сопротивление)
Степень защиты	IP00 (открытое исполнение)
Режим работы	Прерывисто-продолжительный, кратковременный
Климатическое исполнение	У2 (умеренный климат, под навесом)
Допустимый ток	Зависит от конкретной схемы (номера исполнения)

Конструктивные особенности

Блок БК12 состоит из металлического каркаса, внутри которого на изоляторах установлены резистивные элементы.

Резистивные элементы: Изготавливаются из фехралевой ленты или проволоки, намотанной на керамические изоляторы. Фехраль обладает высокой жаростойкостью и стабильностью сопротивления.
Изоляция: Применяются высокопрочные керамические и стеатитовые изоляторы, исключающие пробой на корпус при перегреве.
Соединения: Элементы соединены между собой при помощи сварки или зажимов, что обеспечивает надежный электрический контакт даже при сильных вибрациях.
Выводы: Контактные выводы позволяют производить ступенчатое изменение сопротивления в зависимости от схемы подключения.

Структура условного обозначения

БК12-У2 ХХ

БК — блок крановых резисторов.
1 — количество резистивных элементов (рядность).
2 — типоразмер (габариты каркаса).
У2 — климатическое исполнение и категория размещения (умеренный климат, работа на открытом воздухе под навесом).
ХХ — номер исполнения (определяет схему соединений и величину общего сопротивления).

Условия эксплуатации

Для обеспечения длительного срока службы блоков БК12-У2 необходимо соблюдать следующие условия:

Высота над уровнем моря: не более 1000 м.
Температура окружающей среды: от -45°C до +40°C.
Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли в опасных концентрациях, агрессивных газов и паров, разрушающих металл и изоляцию.
Вибрации: допускаются в диапазоне частот до 35 Гц при ускорении не более 0.5g.

Преимущества блоков БК12 от нашей компании

Высокая механическая прочность: Каркас защищен антикоррозийным покрытием.
Стабильность параметров: Использование качественной фехралевой ленты гарантирует отсутствие "просадок" сопротивления при нагреве.
Простота обслуживания: Свободный доступ к резистивным элементам для осмотра и очистки.
Соответствие ГОСТ: Продукция проходит строгий технический контроль и испытания на диэлектрическую прочность.
