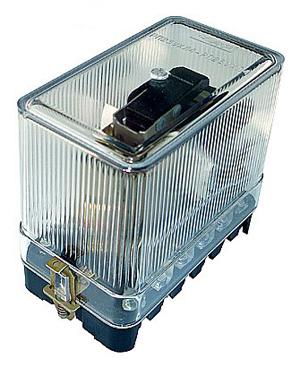

Реле РП-23

Основные характеристики и назначение

• Тип реле: Промежуточное электромагнитное. Это означает, что оно не предназначено для непосредственного управления мощными нагрузками, а используется как связующее звено в цепях управления, сигнализации и автоматики.

• Функциональность: РП-23 преобразует управляющий сигнал (подача напряжения на обмотку) в коммутацию контактных групп, позволяя замыкать или размыкать другие электрические цепи.

• Исполнения: Реле РП-23 имеет несколько модификаций, которые отличаются количеством и типом контактов:

  • РП-23-411: Обычно имеет 4 замыкающих и 1 размыкающий контакт (4З+1Р).
  • РП-23-400: Имеет 4 замыкающих контакта (4З).
  • РП-23-311: Имеет 3 замыкающих, 1 размыкающий и 1 переключающий контакт (3З+1Р+1П).
  • РП-23-220: Имеет 2 замыкающих и 2 размыкающих контакта (2З+2Р).
  • РП-23-130: Имеет 1 замыкающий и 3 размыкающих контакта (1З+3Р).
  • РП-23-040: Имеет 4 размыкающих контакта (4Р).
  • РП-23-500: Имеет 5 замыкающих контактов (5З).
  • РП-23-420: Имеет 4 замыкающих и 2 размыкающих контакта (4З+2Р).

  Примечание: Точное количество и тип контактов зависят от конкретного кода исполнения, указанного после РП-23. Например, "411" означает 4 замыкающих и 1 размыкающий контакт.

• Номинальные напряжения обмотки:

  • Постоянный ток: 12, 24, 48, 60, 110, 220 В.
  • Переменный ток: 12, 24, 36, 110, 127, 220, 230, 240, 380 В (частота 50 или 60 Гц).

• Номинальный ток контактов: До 5 А (для цепей переменного тока) и до 1 А (для цепей постоянного тока).

• Напряжение коммутации: До 250 В (переменный ток) и до 220 В (постоянный ток).

• Механическая износостойкость: До 20 миллионов циклов.

• Потребляемая мощность обмотки: Зависит от напряжения и типа тока, но обычно не превышает 4 Вт для постоянного тока и 6 ВА для переменного.

• Время срабатывания/отпускания: До 30 мс.

• Рабочее положение: Произвольное.

• Способ крепления: Обычно винтами на панель или с помощью специальной колодки (розетки).

• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, категория размещения 4), а также может быть О4 (общеклиматическое).

Область применения

Реле РП-23 широко используются в различных отраслях промышленности и энергетики:

• Промышленная автоматика: В системах управления станками, конвейерами, насосами, вентиляционными установками.
• Энергетика: В схемах защиты, автоматики и управления подстанций, распределительных устройств.
• Железнодорожный транспорт: В системах сигнализации и блокировки.
• Системы сигнализации и контроля: В охранных и пожарных системах, системах доступа.
• Общепромышленное применение: Везде, где требуется коммутация слаботочных и среднемощных цепей управления.

Преимущества

• Надежность: Проверенная временем конструкция обеспечивает высокую надежность в работе.
• Универсальность: Широкий диапазон напряжений и конфигураций контактов позволяет применять реле в различных схемах.
• Доступность: Являются распространенным компонентом, что облегчает их приобретение и замену.

Реле РП-23 – это классический и незаменимый компонент для построения надежных и эффективных систем автоматики.
