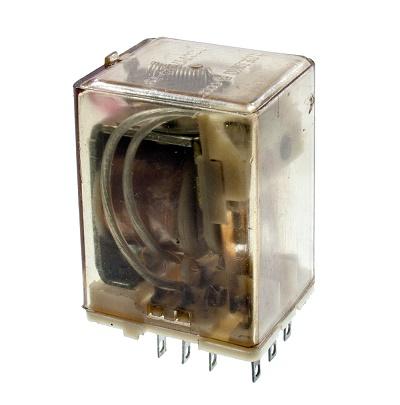

Реле РП-21-004

Основные характеристики и особенности РП-21-004

• Назначение: Передача команд управления путем коммутации электрических цепей. Применяется в цепях управления и сигнализации электроприводами переменного тока напряжением до 380В (50/60 Гц) и постоянного тока напряжением до 220В.
• Тип контактов: Главная отличительная особенность исполнения "004" – это четыре переключающих контакта (4П). Это позволяет использовать реле для одновременной коммутации нескольких независимых цепей.
• Номинальный ток контактов: Обычно составляет 5 А.
• Напряжение катушки: Реле РП-21-004 выпускается с различными номинальными напряжениями катушек, как для постоянного тока (12, 24, 48, 60, 110, 220 В), так и для переменного тока (12, 24, 36, 110, 127, 220, 230, 240 В).
• Быстродействие: Время срабатывания и возврата реле составляет не более 30 мс.
• Механическая износостойкость: Высокая – до 20 миллионов циклов включения/отключения.
• Коммутационная износостойкость: Зависит от параметров коммутируемой нагрузки, но для активных нагрузок достигает миллионов циклов.
• Условия эксплуатации:
  • Климатическое исполнение: Чаще всего УХЛ4 (для умеренного и холодного климата, категория размещения 4), реже О4 (общеклиматическое).
  • Диапазон рабочих температур: От -40°С до +55°С (для некоторых исполнений может быть до +60°С).
  • Степень защиты: IP40 для механизма реле, IP00 для выводов.
  • Рабочее положение: Может быть как вертикальное (магнитной системой вверх), так и горизонтальное (якорем вверх).
• Конструкция: Реле компактное и малогабаритное, что позволяет рационально размещать его на монтажных плоскостях. Оно состоит из электромагнита и контактной системы. Часто поставляется с розеткой (колодкой) для крепления на DIN-рейку или другие поверхности, с различными вариантами присоединения проводников (пайка, винтовые зажимы).
• Применение: Широко используются в промышленной автоматике, системах управления технологическими процессами, для включения катушек управления магнитных пускателей и т.д.

Расшифровка условного обозначения

На примере РП21-004-УХЛ4 220В:

• РП: Реле промежуточное
• 21: Серия реле
• 004: Исполнение по сочетанию контактов, в данном случае — 4 переключающих контакта
• УХЛ4: Климатическое исполнение (УХЛ — умеренно-холодный климат) и категория размещения (4 — для эксплуатации в закрытых помещениях с искусственно регулируемыми климатическими условиями)
• 220В: Номинальное напряжение катушки

Реле РП-21-004 — это надежный и универсальный компонент, который благодаря своим характеристикам и разнообразию исполнений находит широкое применение в различных отраслях промышленности и автоматизации.
