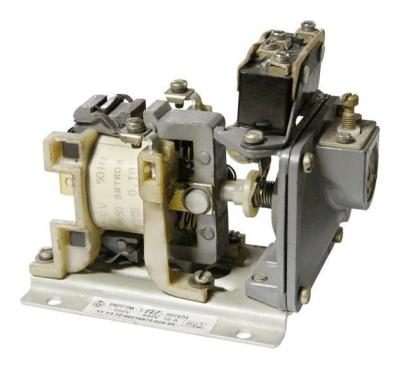

Реле РВП-72-3121

Реле времени РВП-72-3121 пневматическое, используется для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени, диапазон регулируемых выдержек времени, c 0.4…180 с.

Технические характеристики реле РВП 72-3121

Диапазон выдержки времени, с	0.4 … 180
Напряжение питания, В (переменный ток 50/60Гц)	12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550, 660
Кол-во пневматических приставок	1
Начало отсчета выдержки времени	после замыкания контакта управления		после размыкания контакта управления
Номинальный ток контактов, А	16
Потребляемая мощность, B·A	30
Время возврата реле, с, не более	0.4
Время подготовки реле, с, не более	2.0
Габаритные размеры, мм	180х105х72
Масса, кг	1.2

Условное обозначение

РВП – реле времени пневматическое
72 - номер разработки серии
3 - величина реле
Х - род, вид, и число контактов («1» - 1з + 1р с выдержкой времени;
"2"  - 1з + 1р с выдержкой времени, 1з + 1р мгновенного действия;
"3" - 2з + 2р с выдержкой времени;
2 - род тока электромагнитного привода (переменный)
Х - вид управляющей команды число независимых элементов выдержки времени: 1 - управляемые подачей напряжения питания на электромагнитный привод, одноэлементные;
2- управляемые снятием напряжения питания с электромагнитного привода, одноэлементные;
3- управляемые подачей и снятием напряжения питания с электромагнитного привода, двухэлементные реле с двумя независимыми элементами выдержки времени);
00 – степень защиты IP00
X4- климатическое исполнение и категория размещения (УХЛ).

РВП 72 3121 — с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод.
