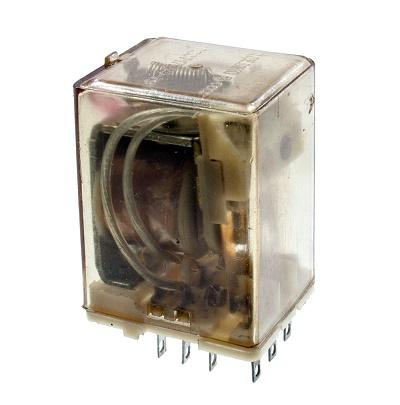

Реле РП-21-003

Основные характеристики и назначение:

• Тип: Промежуточное электромагнитное реле.
• Назначение: Передача команд управления путем коммутации электрических цепей. Используется в цепях управления электроприводами, а также в цепях сигнализации и контроля.
• Номинальные напряжения обмотки:
  • Постоянный ток: 12, 24, 48, 60, 110, 220 В.
  • Переменный ток: 12, 24, 36, 110, 127, 220, 230, 240 В (частота 50 или 60 Гц).
• Количество и тип контактов: РП-21-003 имеет 3 переключающих контакта (3п или 3 C/O).
• Номинальный ток контактов: До 5 А (некоторые источники указывают до 6 А для режима редких коммутаций).
• Минимальный ток контактов: 0,025 А.
• Номинальное напряжение цепей контактов:
  • Постоянный ток: 12-220 В.
  • Переменный ток: 12-240 В (частота 50 Гц).
• Потребляемая мощность (не более):
  • На постоянном токе: 2,0 Вт (для реле с 3 контактами).
  • На переменном токе: 3,0 ВА (для реле с 3 контактами).
• Время срабатывания: Не более 30 мс (некоторые источники указывают 11 мс).
• Время отпускания: Не более 20 мс (для некоторых модификаций).
• Механическая износостойкость: До 20 млн. циклов.
• Степень защиты:
  • Механизма реле: IP40.
  • Выводов: IP00.
• Масса: Не более 0,07 кг.
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, категория размещения 4 по ГОСТ 15150-69). Также может быть исполнение О (общеклиматическое, для тропического климата).
• Рабочее положение: Любое.
• Способ крепления: Винтами, или на монтажную розетку (колодку), которая может поставляться отдельно и крепиться на DIN-рейку или панель.
• Присоединение проводников: Заднее присоединение проводников пайкой или переднее присоединение винтами (в зависимости от типа розетки).

Особенности:

• Могут поставляться как с розеткой (колодкой), так и без нее.
• Имеют высокую коммутационную износостойкость.
• Уменьшенные габариты по сравнению с некоторыми аналогами, что позволяет более рационально размещать их на монтажных плоскостях.

Расшифровка обозначения РП-21-003-УХЛ4:

• РП: Реле промежуточное.
• 21: Номер серии.
• 003: Исполнение по сочетанию контактов, в данном случае это 3 переключающих контакта.
• УХЛ: Климатическое исполнение (умеренный и холодный климат).
• 4: Категория размещения (для эксплуатации в закрытых помещениях с искусственным регулированием климатических условий).

Реле РП-21-003 – надежный и распространенный элемент в различных промышленных и бытовых системах автоматики.
