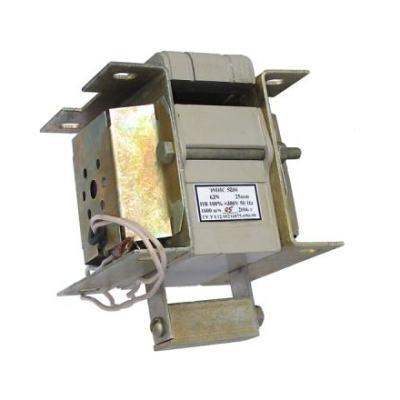

Электромагнит ЭМИС-3200

Принцип работы и конструкция

Электромагнит ЭМИС-3200 представляет собой катушку индуктивности с подвижным сердечником, называемым якорем. Когда на катушку подается электрическое напряжение, она создает магнитное поле, которое притягивает якорь. В зависимости от конструкции, это движение якоря может быть либо тянущим (притягивает), либо толкающим (выталкивает). Электромагнит ЭМИС-3200 обладает тянуще-толкающим действием. После снятия напряжения пружина возвращает якорь в исходное положение.

Технические характеристики и маркировка

• Расшифровка маркировки:

  • ЭМИС — Электромагнит Исполнительный Масляный Сухой (или просто Электромагнит Исполнительный).

  • 3 — размер электромагнита (третий по счету).

  • 2 — исполнение (толкающее).

  • 00 — указывает на режимы работы и степень защиты.

• Основные характеристики:

  • Напряжение: 110, 127, 220, 380 В.

  • Частота: 50 Гц.

  • Номинальное тяговое усилие: 25 Н.

  • Номинальный ход якоря: 20 мм.

  • Продолжительность включения (ПВ): 40% или 100%. ПВ показывает, какой процент времени в цикле (обычно 10 минут) электромагнит может находиться под напряжением. Например, ПВ 40% означает, что из 10 минут он может работать 4 минуты.

  • Степень защиты: IP20 или IP40.

  • Климатическое исполнение: У3 (умеренный климат) или УХЛ4 (умеренный и холодный климат).

Область применения

Электромагниты ЭМИС-3200 используются для дистанционного управления исполнительными механизмами в различных промышленных и бытовых устройствах. Их применяют для:

• Управления пневматическими и гидравлическими клапанами.

• Приведения в действие тормозных систем.

• Автоматизации производственных линий.

• Управления механизмами в станках и оборудовании.
