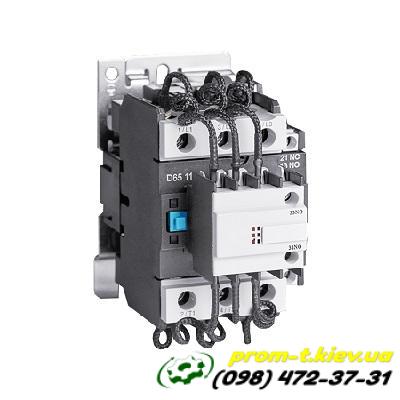

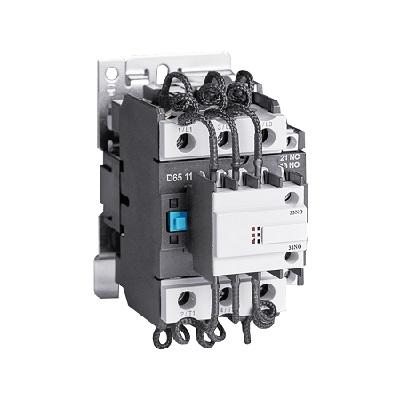

Контактор конденсаторный TSC-D1210 400В 6кВАр

Описание:

• Назначение: Основное назначение данного контактора – коммутация (включение/отключение) конденсаторных батарей в сетях переменного тока, работающих на частоте 50/60 Гц, с целью компенсации реактивной мощности и улучшения коэффициента мощности (cos φ). Это позволяет снизить потери в электросетях, уменьшить нагрузку на трансформаторы и кабели, а также повысить эффективность работы электрооборудования.

• Особенность конструкции (с предконтактом): Отличительной чертой конденсаторных контакторов, в отличие от обычных силовых контакторов, является наличие специальных демпфирующих (гасящих) контактов, которые замыкаются раньше основных силовых контактов. Эти предконтакты обычно оснащены встроенными резисторами.

  • Принцип работы предконтакта: При подаче напряжения на катушку управления контактора, сначала замыкаются предконтакты. Через них ток протекает через резисторы, ограничивая пиковый пусковой ток, который возникает при подключении ненагруженного конденсатора к сети. Этот пусковой ток может быть очень большим (в сотни раз превышать номинальный ток конденсатора), что приводит к быстрому износу обычных контакторов и конденсаторов.

  • Преимущества предконтакта: Ограничение пускового тока значительно увеличивает срок службы как самого контактора (за счет уменьшения эрозии контактов), так и конденсаторов. После кратковременной коммутации через предконтакты, замыкаются основные силовые контакты, которые уже рассчитаны на длительное пропускание рабочего тока конденсатора, а резисторы выводятся из цепи.

• Основные характеристики:

  • Тип: Контактор конденсаторный.

  • Модель: TSC-D1210.

  • Номинальное рабочее напряжение: 400В (переменного тока).

  • Номинальная реактивная мощность: 6 кВАр (киловар), что указывает на максимальную реактивную мощность конденсаторной батареи, которую данный контактор способен коммутировать при номинальном напряжении.

  • Номинальный рабочий ток: Обычно для данной мощности и напряжения соответствует определенному номинальному рабочему току, который протекает через основные контакты.

  • Номинальное напряжение катушки управления: Может варьироваться (например, 24В AC, 380В AC), необходимо уточнять для конкретной модификации.

  • Количество и вид дополнительных контактов: Обычно имеют 1НО (нормально открытый) или 1НЗ (нормально закрытый) дополнительный контакт для сигнализации или блокировки в схемах управления.

  • Конструкция: Нереверсивный (предназначен для одностороннего включения).

  • Наличие оболочки/теплового реле: Как правило, поставляется без оболочки (для установки в шкафах) и без встроенного теплового реле (защита от перегрузки обычно обеспечивается внешними устройствами).

• Применение:

  • Установки компенсации реактивной мощности: Основное применение – автоматические и ручные установки компенсации реактивной мощности на промышленных предприятиях, в офисных зданиях, торговых центрах и других объектах, где требуется повышение коэффициента мощности.

  • Энергосбережение: Способствует снижению энергопотребления за счет уменьшения потерь в сети.

  • Продление срока службы оборудования: Защищает конденсаторы и другое электрооборудование от вредного воздействия высоких пусковых токов.

Важно: При выборе и эксплуатации контактора TSC-D1210 400В 6кВАр необходимо учитывать не только номинальные параметры, но и условия окружающей среды, частоту коммутаций, а также совместимость с другими компонентами установки компенсации реактивной мощности.
